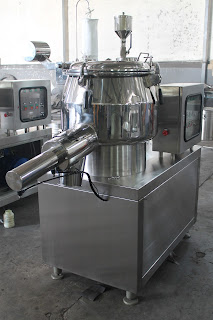

Dari Kumpulan Mesin Farmasi menjelaskan bahwa Mesin industri farmasi pada umumnya banyak menggunakan mesin super mixer untuk proses pembuatan produk dari tahap satu ke tahap berikutnya salah satunya menggunakan mesin Super Mixer sebelum masuk ke mesin granulator dan mesin FBD (Fluid Bad Dryer). Untuk para pembaca yang budiman kurang lebih saya jelaskan sesuai pengalaman yang pernah terjun ke lapangan secara langsung. Kata pepatah mengatakan ilmu yang paling berharga adalah pengalaman. Beriku tampilan mesin super mixer.
Mesin super mixer adalah sebuah mesin yang banyak digunakan diindustri farmasi untuk proses pencampuran dan granulasi basah atau kering dengan kapasitas berpariatif mulai dari 3 kg, 5kg, 10kg sampai dengan 120kg. Alat ini terbuat dari bahan food grade standar GMP dimana untuk material yang kontak dengan product menggunakan bahan SS316L dan untuk yang tidak kontak product menggunakan bahan SS304.
- baca juga artikel mesin colloid mill
- baca juga artikel square cone mixer
Cara kerja mesin ini adalah blade agitator digerakan dengan sebuah motor 5,5kW/7,5kW (disini kebetulan mesin yang saya posting berkapasitas 60 kg) memiliki kcepatan ganda yang bisa di atur pada kontrol panel dimana untuk kecepatan rendah 940 rpm sedangkan untuk kecepatan tinggi 1400 rpm. Sedangkan blade cooper di gerakan oleh motor dengan daya 2,2 kW dan memiliki kecepatan 2800 rpm

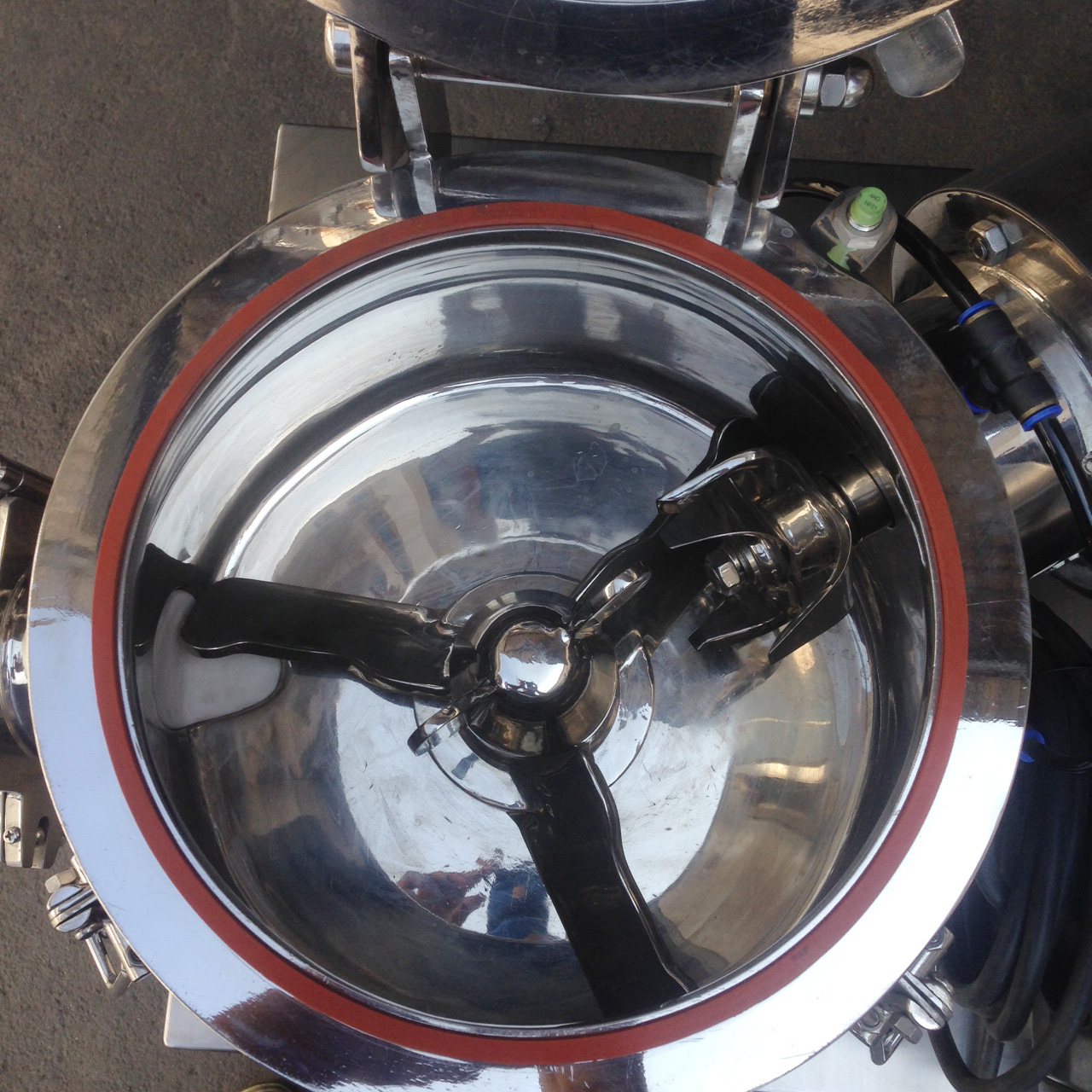

Jika tutupnya dibuka maka akan terdapat Blade dan Copper sebagai pengaduk juga menghancurkan atau memecah garnul yang ukurannya masih besar. liat foto berikut.
Spesifikasi Material :
- Rangaka Body UNP 75 Mild Steel
- Cover Body Plate SS304 #1.5mm
- Chamber Plat SS316L #4mm
- Tutup Chamber SS316L #4mm
- Balde Agitator SS316L #10-12mm
- Shaft Agitator SS316L Diamter 2"
- Cover Motor SS304 #1.5mm

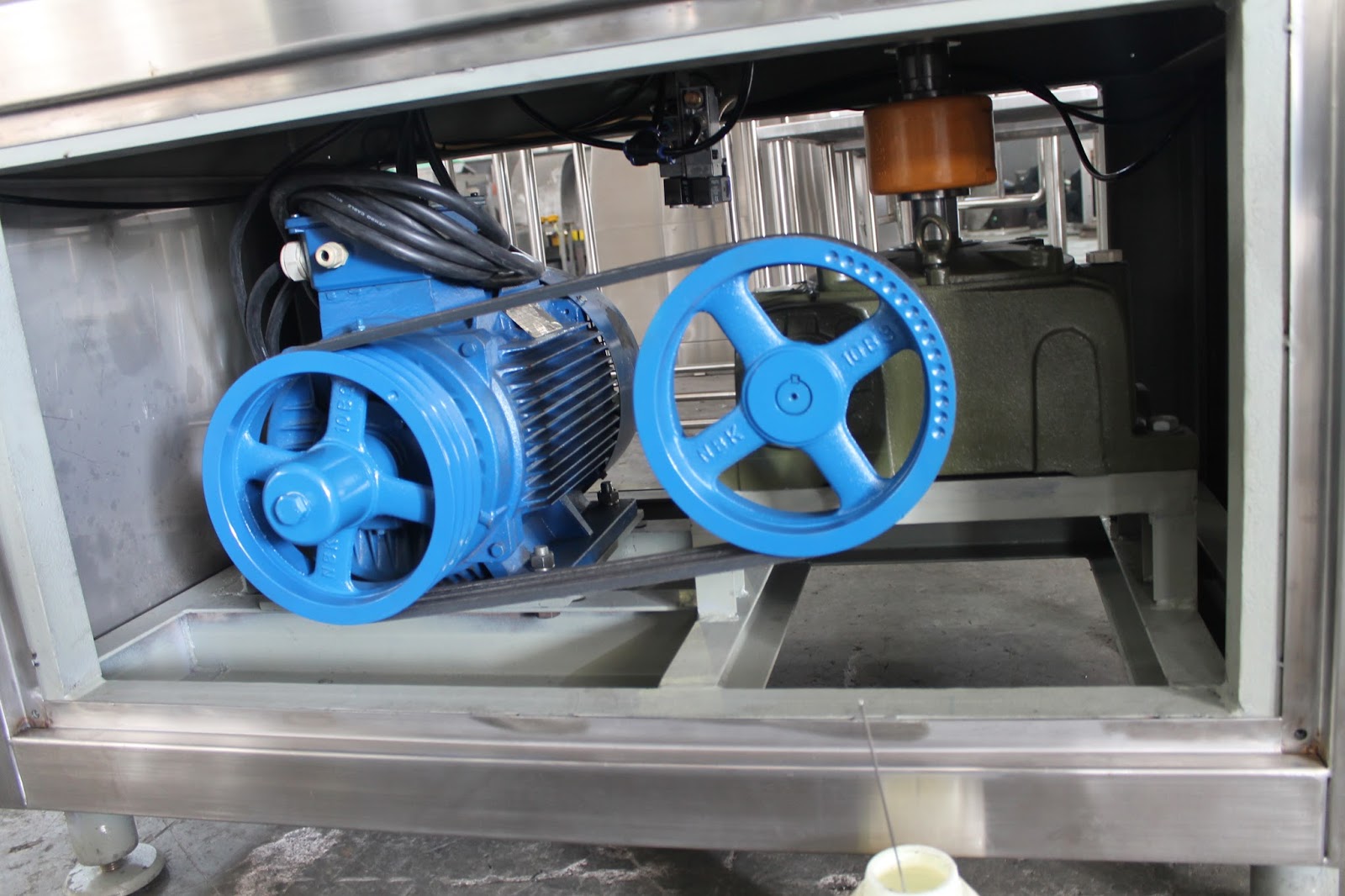

Foto di atas merupakan bagian bawah dari mesin super mixer sebagai penggerak utama blade agitator terdapat :
- Electromotor 5,5kW/7,5kW 220/380V 50Hz
- Pullu 10" 3B
- V-Belt merk bando
- Reducer Gearbox Merk Chenta Type ESS dengan Rasio 1 : 20
- Chain Coupling sebagai penerus putaran dari gear box.
Untuk penggeraknya memang cukup simple ya gan yang pasti harus akrat dan tepat center karena kalo meleset dari senter pemasangan shaft nya bisa brabe memperngaruhi putaran blade atau mesin itu sendiri yang akan mengakibatkan getar yang cukup tinggi.
CONTROL PANEL

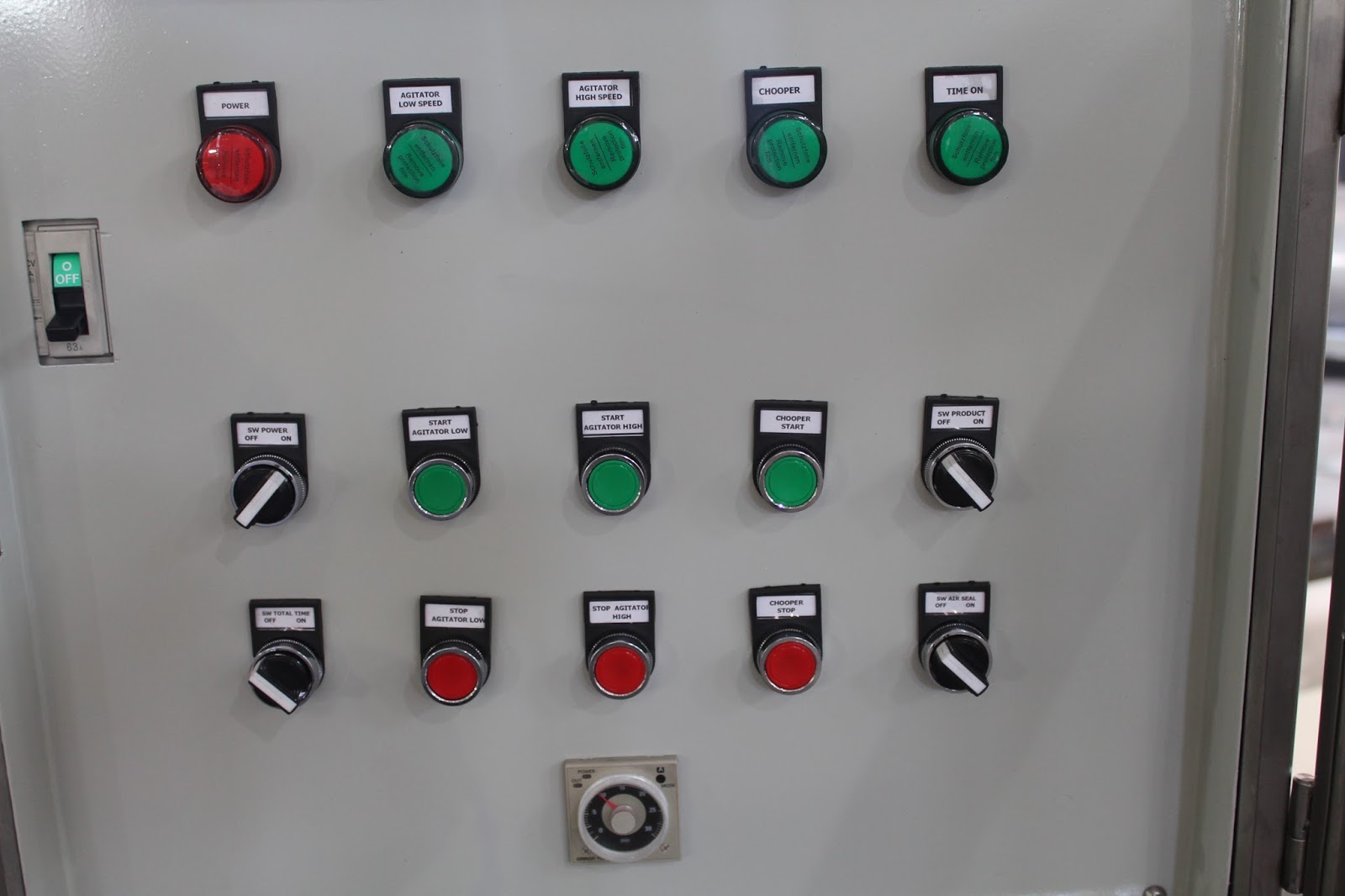

Berikut kontrol panel pada mesin super mixer kapasitas 60 kg
Foto di atas adalah Control Panel yang berfungsi sebagai control utama smua sistem kelistrikan yang di operasikan secara manual dan otomatis. saya akan coba jelaskan keterangan alat listrik yang dipakai pada mesin super mixer ini.

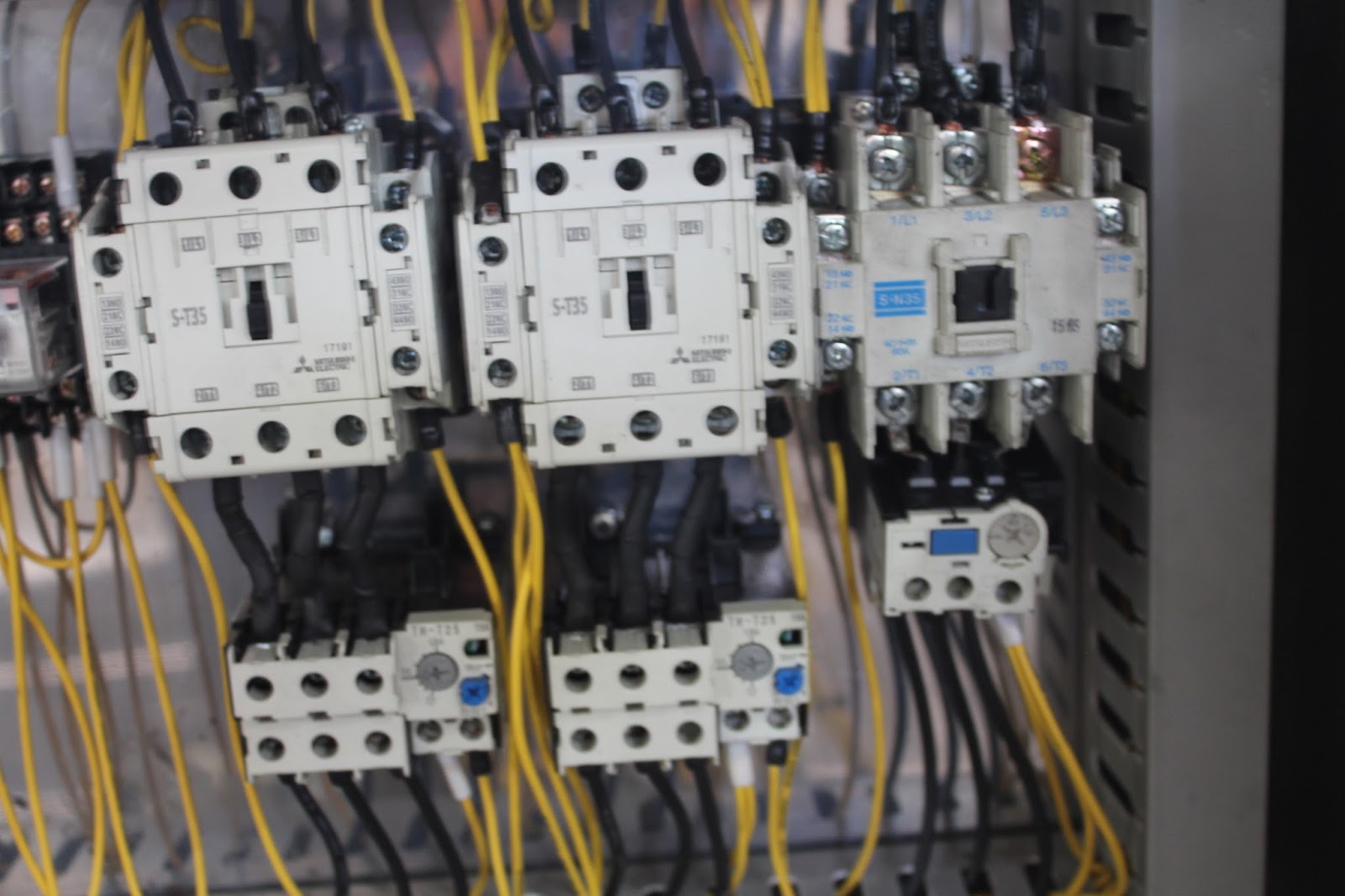

Berikut komponen alat listrik yang ada pada kontrol panel super mixer kapasitas 60 kg :
Berikut komponen alat listrik yang ada pada kontrol panel super mixer kapasitas 60 kg :
- NFB 63 Amper 3Phase Merk Mitsubishi
- MCB 4 Amper 1 Phase Merk Hager
- Reley Model MY4GS 220V Merk Omron
- Contactor Model S-T35 Merk Mitsubishi
- Overload Model TH-T25 Merk Mitsubishi
- Terminal 30 Amper
- Timer Model H3CR Merk Omron
- Lampu Indicator warna merah, Hijau, diameter 22 Merk Otto
- Selector Switch diameter 22 Merk Auspicious
- Push Button On/Off
Untuk Accesories lainnya yang berada pada bagia tutup diantarnya adalah :
- Corong Inlet Powder + Ball valve 1" SS316L
- Sight Glass
- Filter Bag + Stand
- Lampu Sorot
- Pneumatic For Outlet Product + teflon (pada bagian bawah)
 |

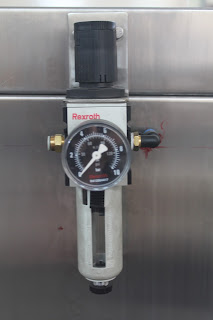

| air regulator merk rexroth |
Untuk sementara saya cukupkan sekian penjelasan dari Mesin Super Mixer dengang kapasitas 60kg , Semoga bermanfaat. Jika kurang faham atau ada pertanyaan silahkan tulis aja komentarnya gan siapa tahu kita bisa shearing.
