Sebelumnya saya pernah membuat artikel yang membahas tentang Mesin Super Mixer dengan kapasitas 5 kg. Dalam artikel tersebut saya mabahas tentang spesifikasi yang digunakan untuk proses pembuatan Mesin Super mixer dengan kapasitas 5 kg yang dilengkapi dengan kontrol panel Touch screen, nah sekarang saya akan membahas bagai mana cara pengoperasian Mesin super mixer tersebut. dan ini merupakan kelanjutan dari artikel sebelumnya. untuk mengingat kembali pengertian dan cara kerjanya saya akan ulas kemnbali.

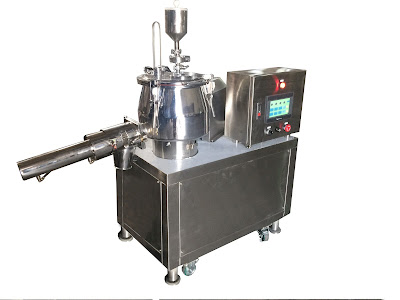

Pengertian Mesin Super Mixer
Mesin Super Mixer adalah sebuah mesin yang banyak digunakan di industri farmas untuk proses pencampuran dan granulasi basah atau kering dengan kapasitas 5kg. Alat ini diciptakan dengan material sesuai standard GMP dimana untuk material yang kontak dengan produk menggunakan bahan SS316L dan material yang non kontak prosuk menggunakan bahan SS304
Cara Kerja Mesin Super Mixer
Cara kerja Mesin Super Mixer ini adalah blade agitator digerakan dengan sebuah motor double speed 2.2kW / 1.5kW (disini kebutuhan mesin yang saya posting berkapasitas 5kg) memiliki kecepatan ganda yang bisa di atur pada tombol panel control. Untuk kecepatan rendah putarannya 940 rpm sedangkan untuk kecepatan tingginya 1400 rpm. Blade Chooper digerakan oleh motor dengan daya 1.5HP singgel speed 2810 rpm
- baca juga artikel cara pengoperasian tanki mixing ultra turax
- baca juga artikel cara pengoperasian weighing booth
Cara Pengoperarasian Mesin Super Mixer

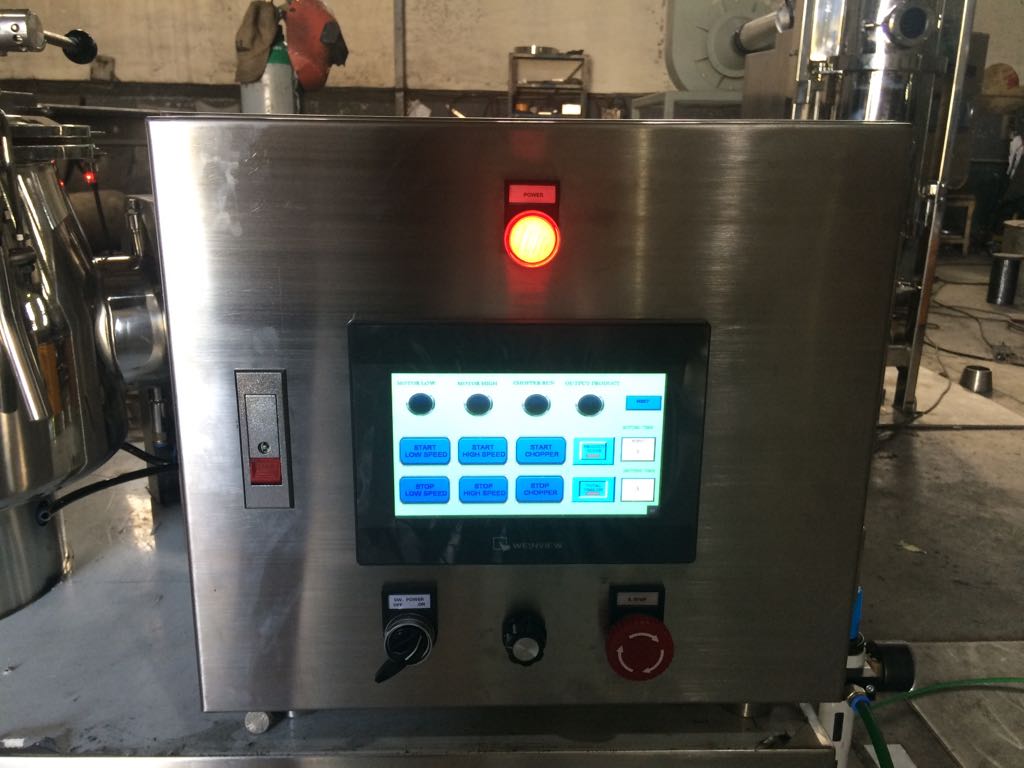

Kontrol panel mesin super mixer kapasitas 5 kg dengan system LCD Touch Screen
Menu Control Panel LCD Touch Screen Window 1
Menu Control Panel LCD Touch Screen Window 2
Dari keterangan kontrol panel di atas merupakan langkah kita untuk menggunakan bagai mana cara pengoperasian mesin super mixer tersebut. Agar tidak membayangkan tombol lain berikut saya jelaskan sesuai icon tombol yang ada pada dispaly kontrol panel touch screen di atas silahkan simak baik baik.
SW.
POWER
|
Putar
dari posisi OFF ke posisi ON
|
Indicator
lamp power menyala “red”, mesin siap dioperasikan
|
Putar
dari posisi ON ke posisi OFF
|
Indicator
lamp Power mati dan mesin tidak bisa dioperasikan
|
|
STAR
LOW
SPEED
(touch screen)
|
Sentuh
icon start low speed
|
Indicator
lamp motor low akan menyala “red”, motor akan mulai berputar dengan low speed
|
STOP
LOW
SPEED
(touch screen)
|
Sentuh
icon stop low speed
|
Indicator
lamp motor low akan mati dan motor akan berhenti berputar
|
STAR
HIGHT
SPEED
(touch screen)
|
Sentuh
icon start hight speed
|
Indicator
lamp motor hight akan menyala “red”, motor akan mulai berputar dengan hight
speed
|
STOP
HIGHT
SPEED
(touch screen)
|
Sentuh
icon stop hight speed
|
Indicator
lamp motor hight akan mati dan motor akan berhenti berputar
|
START
CHOOPER
(touch screen)
|
Sentuh
icon
start chooper
|
Indicator
lamp chooper run akan menyala “red” dan motor coper akan berputar
|
STOP
CHOOPER
(touch screen)
|
Sentuh
icon
stop
chooper
|
Indicator
lamp chooper run akan mati dan motor coper akan berhenti berputar
|
PRODUCT
CLOSE/OVEN
(touch screen)
|
Sentuh
icon
Product
open
|
Indicator
lamp output product akan nyala “red” dan pneumatic akan aktif membuka product
|
Sentuh
icon
Product
close
|
Indicator
lamp output product mati dan pneumatic akan aktif menutup product
|
|
TOTAL
TIME ON/OFF
(touch screen)
|
Sentuh
icon
Total
time on
|
Icon
total tim on posisi mboss kemudian setting waktu pada icon “setting time”
maka proses mixer akan berhenti secara otomatis jika waktu yang disetting
telah tercapai.
|
NEXT
(touch screen)
|
Sentuh
icon next
|
melihat
actual time pada window ke dua
|
BACK
(touch screen)
|
Sentuh
icon back
|
kembali
ke menu utama (window pertama)
|
SW. VR
|
Putar
SW. VR
|
Jika
switch VR diputar searah jarum jam maka kecepatan putaran motor chooper akan
bertambah, dan jika switch VR diputar berlawanan araha maka kecepatan putaran
motor chooper akan berkurang
|
EMERGENCY
STOP
|
Tekan
Tombol Emergency Stop
|
mesin
akan mati secara otomatis jika terjadi hal yang tidak di inginkan (untuk
situasi darurat)
|
Ok gan dicukupkan sekian pembahasan cara pengoperasian Mesin Super Mixer kapasitas 5 kg dengan menggunakan kontrol panel sistem Touch Screen. jika kurang paham atau ada yang ingin ditanyakan silahkan saja berkomentar pada kolom yang sudah di sediakan. Semoga artikel ini bermanfaat salam sehat.
