Kali ini saya akan membuat artikel yang membahas masih tentang sekitar kebutuhan untuk insudtri farmasi yaitu Mesin Shear mixer atau sering sebagian orang farmasi menyebutnya turbo mixer atau ultra turax yang pada intinya mesin ini memiliki kecepatan puataran bladenya lebih dari 2000 rpm.
Shear Mixer ini menggunakan bahan food grade standar GMP dimana untuk material yang kontak dengan produk menggunakan bahan SS316L dan untuk material yang tidak bersentuhan langsung dengan produk menggunakan bahan SS304. Shear Mixer berfungsi untuk mengaduk/mencampur produk cairan baik yang berbentuk laruta, suspensi ataupun emulsi dengan pisau berbentuk turak mixer sebagai rotor dan stator.
Shear Mixer ini menggunakan bahan food grade standar GMP dimana untuk material yang kontak dengan produk menggunakan bahan SS316L dan untuk material yang tidak bersentuhan langsung dengan produk menggunakan bahan SS304. Shear Mixer berfungsi untuk mengaduk/mencampur produk cairan baik yang berbentuk laruta, suspensi ataupun emulsi dengan pisau berbentuk turak mixer sebagai rotor dan stator.
Shear mixer ini digerakan oleh sebuah motor 3 kW dengan kecepatan putaran 2890 rpm. Cara kerjanya adalah produk yang diaduk atau dicampur akan dihisap melewati kisi-kisi stator, dengan demikian produk akan menjadi halus dan homogen. Shear mixer ini juga dilengkapi dengan Variable speed untuk mengatur kecepatan puataran motor sesuai keinginan. Kemudia kelengkapannya timer yang dipasang pada kontrol panel, berfungsi untuk mengatur waktu proses produksi. Dengan mengatur timer pada mesin ini maka mesin akan mati secara otomatis jika waktu yang disetting telah tercapa.

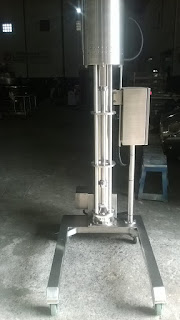

Dilengkapi dengan roda mobile sehingga Mesin Shear Mixer ini mudah untuk dipindah pindah dari satu tempat ke tempat lain atau dari satu ruangan ke ruangan lain. Kami selaku pembuatan mesin farmasi bisa menyesuaikan kebutuhan sesuai permintaan dari customer.
Dilengkapi dengan roda mobile sehingga Mesin Shear Mixer ini mudah untuk dipindah pindah dari satu tempat ke tempat lain atau dari satu ruangan ke ruangan lain. Kami selaku pembuatan mesin farmasi bisa menyesuaikan kebutuhan sesuai permintaan dari customer.
Berikut akan saya jelaska komopenen yang terdapat pada Mesin Shear Mixer portable :

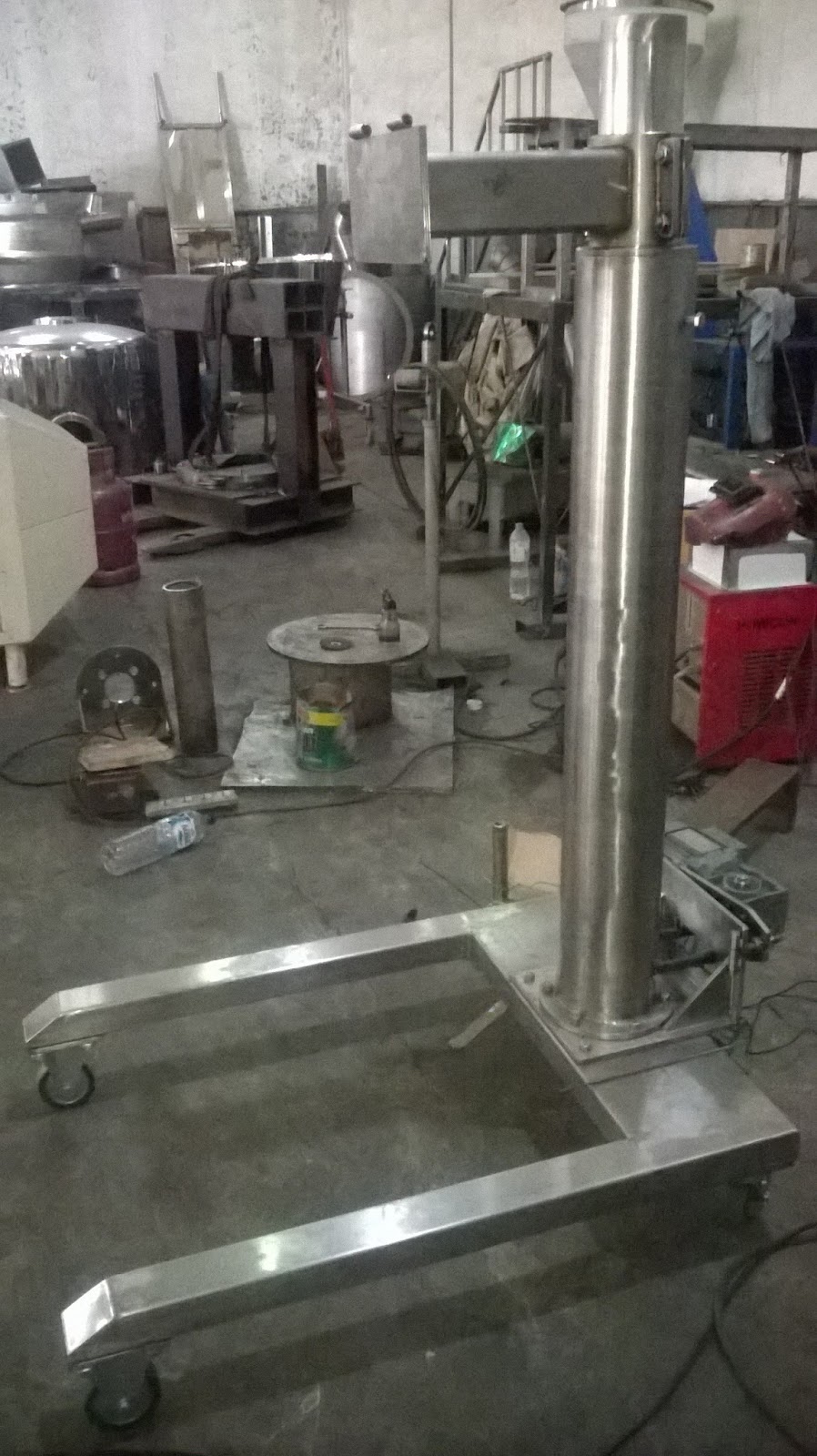

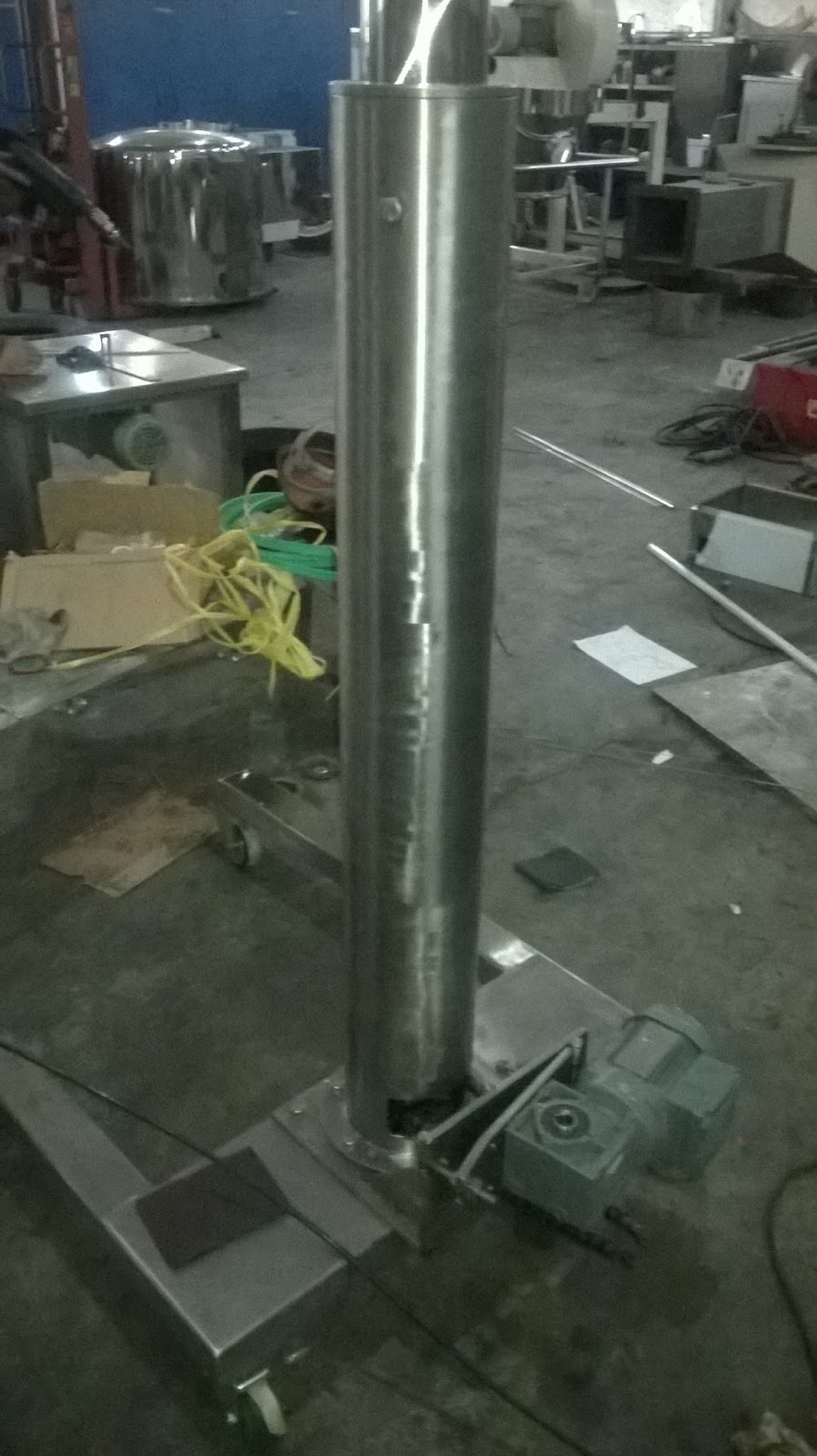

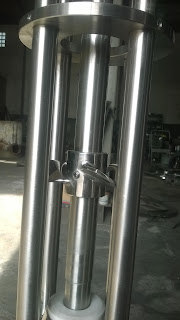

- Stand Body : Untuk Stand body kami Menggunakan pipa SS304 dengan diamter 250 mm dan memiliki ketebalan 6 mm. Untuk bagian ulir menggunakan bushing kuningan agar tahan terhadap gesekan. Bagian dudukan stand menggunakan 100x50 bahan SS304. kemudian di bentuk seperti tampak pada foto dibawah.
- Dudukan motor : menggunakan hollow 80 x 80 mm bahan SS304 untuk penyangga. dan untuk dudukan motor type flang letakan plat tebal 8mm. Dudukan motor ini dilengkapi dengan engsel.

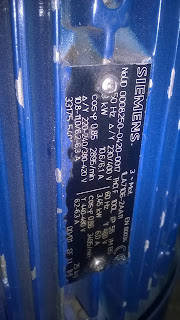

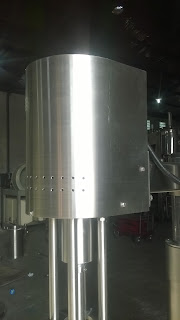

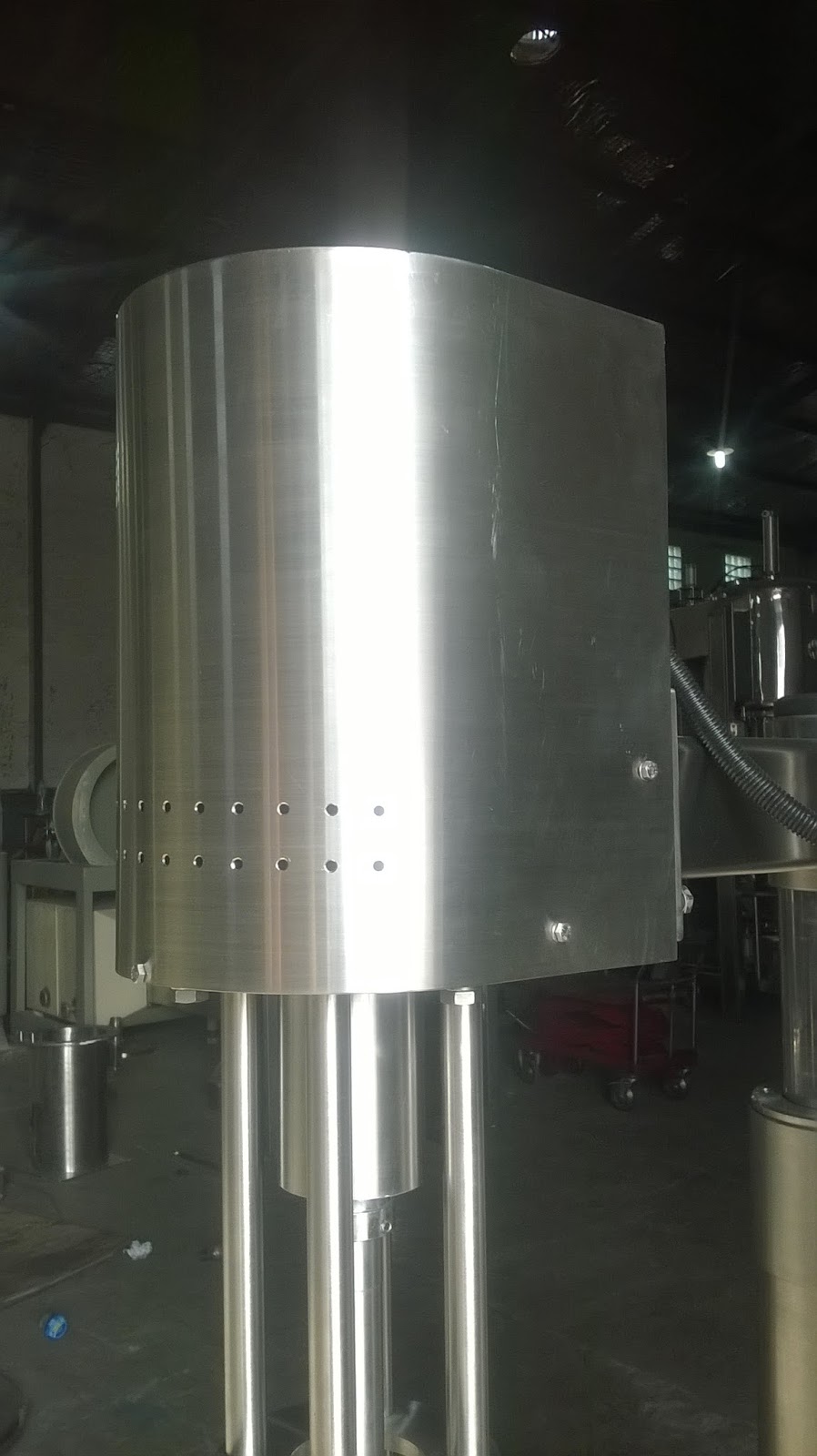

- Motor Mixer : Penggerak utama motor mixser ini menggunakan merk SIEMENS dengan power 3 kW 2895 rpm 380/460V 50Hz. Motor dicover dengan menggunakan plat SS304 #1.5mm.

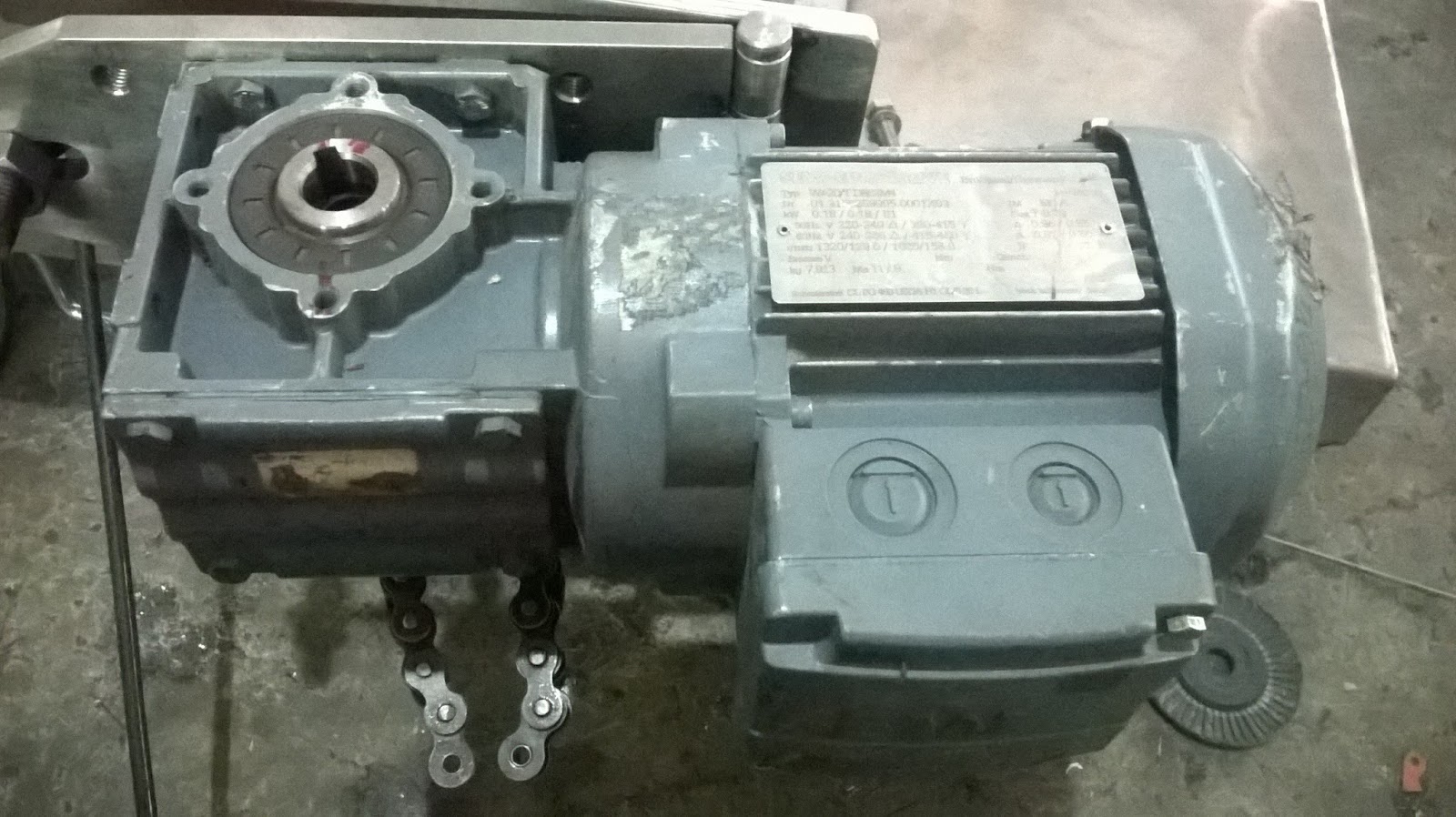

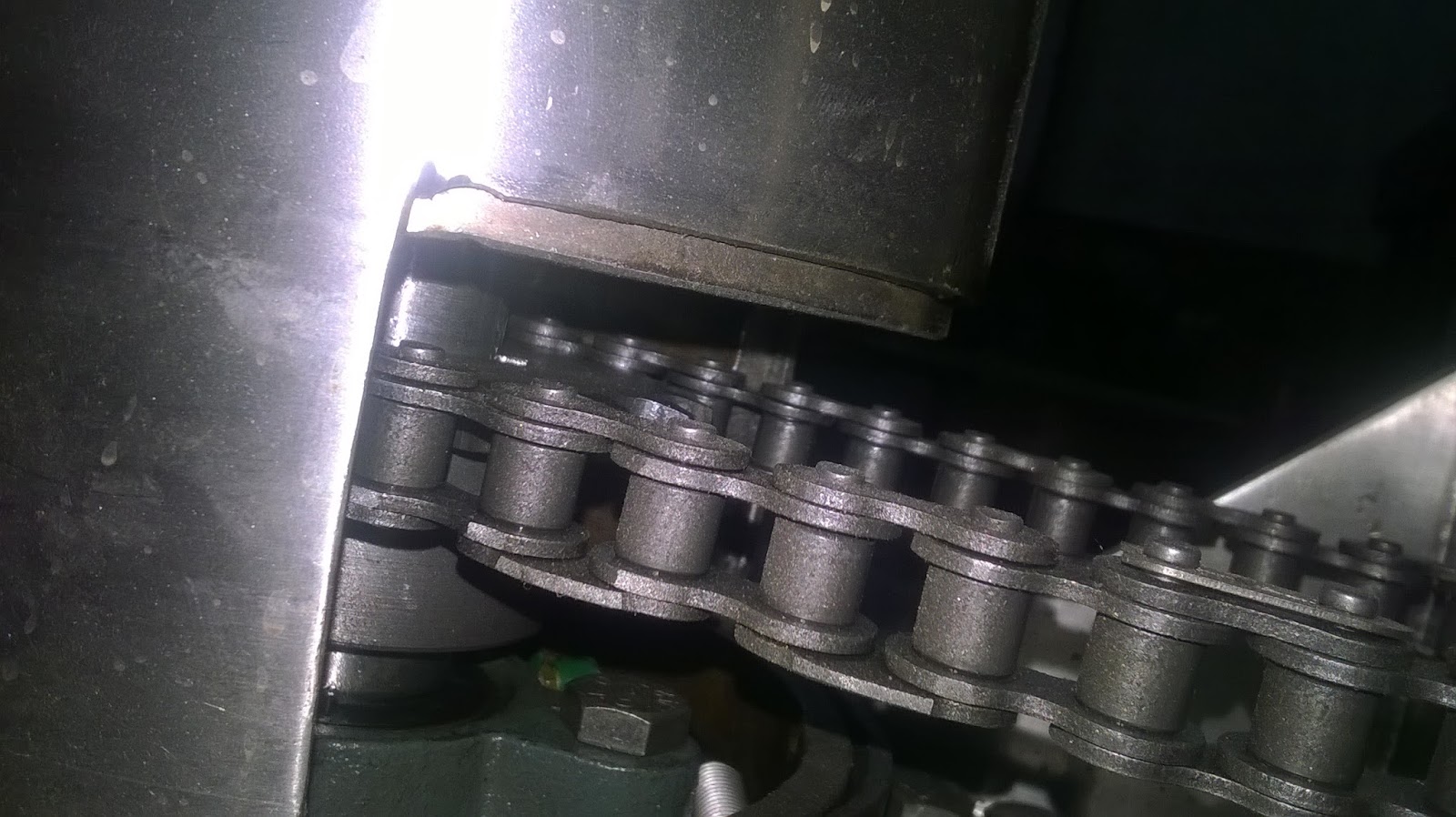

- Motor Lifting : Untuk sistem naik turun secara otomatis mesin ini menggunakan lifter auto yang dilengkapi dengan sensor switch naik turun agar tidak melebihi batas gerak naik-turunnya mixer. Motor lifing menggunakan merk SEW EURODRIVE ex germany, Type WA20 /TDR63MA 1320/129 rpm 220/380V 50Hz, Dengan No Sirial : 01.3150259905.0001x03. Transmisi yang digunakan adalah rantai dan sprocket RS 40.

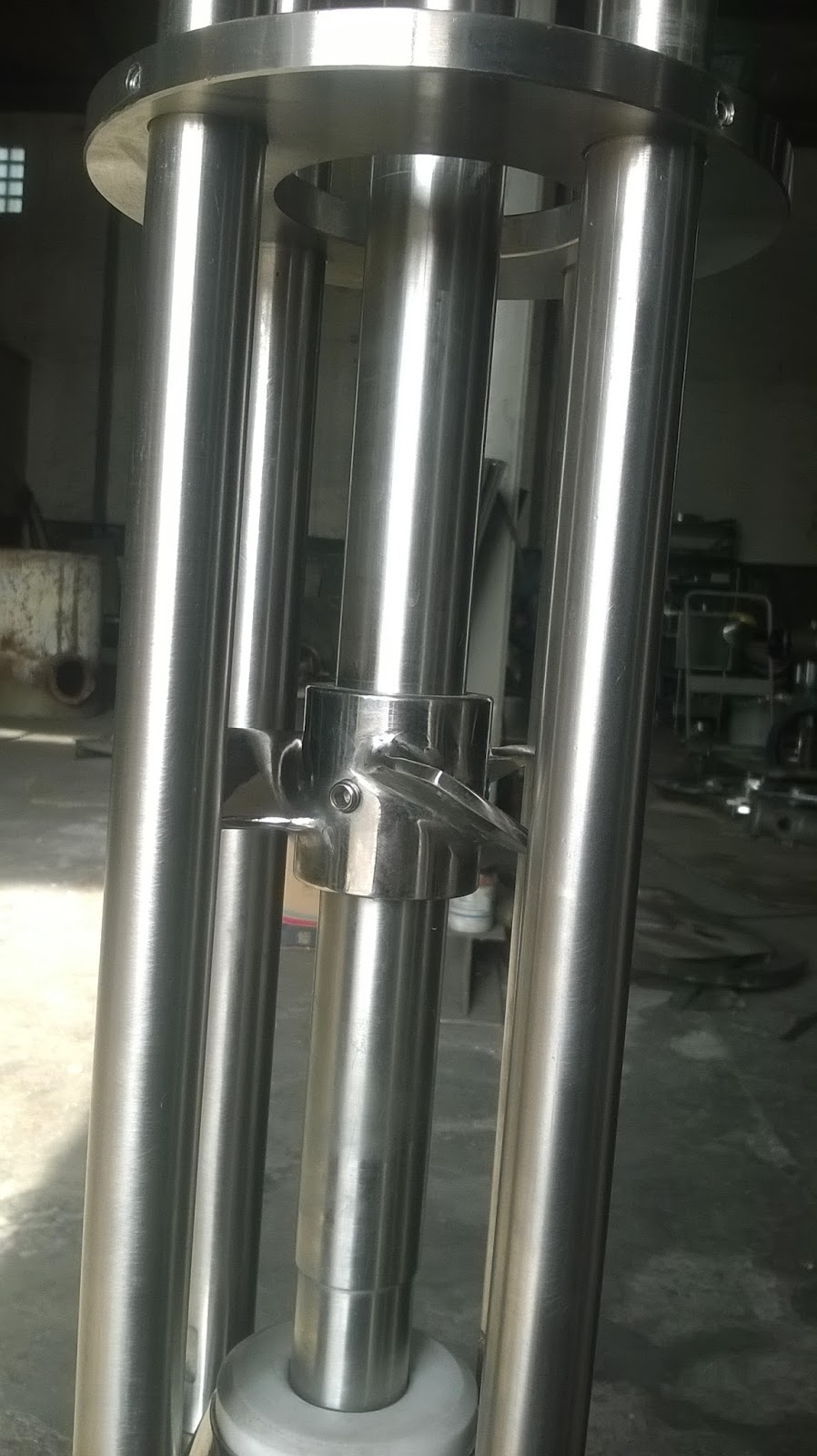

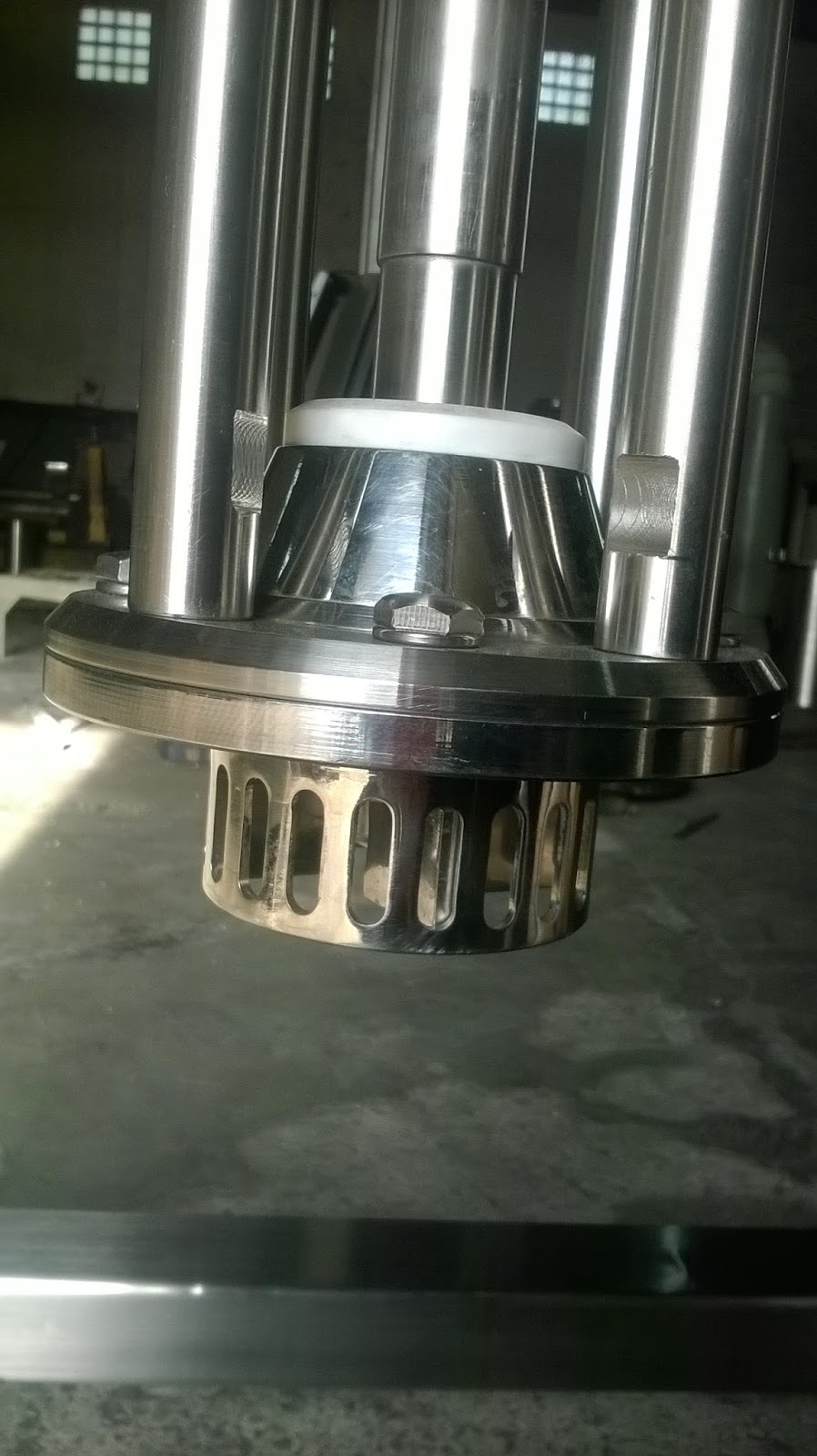

- Rotor Stator : menggunakan bahan SS316L karena kontak langsung dengan produk. Mixer ini menggunakan type ultara thurax dengan bentuk rotor dan stator. Bushing yang terdapat pada stator menggunakan TEFLON food grade yang membantu untuk menahan gesekan dari putaran shaft sehingga tidak meninbulkan unbalans terhadap shaft.
- Roda Mobil : Roda Menggunakan Bahan PU agar tidak merusak pada lantai khusunya lantai epoxi. Rodal yang dipakai berdiameter 4 inch, 2bh Swivel brake dan 2 bh rigid, merknya Kastor Roda.

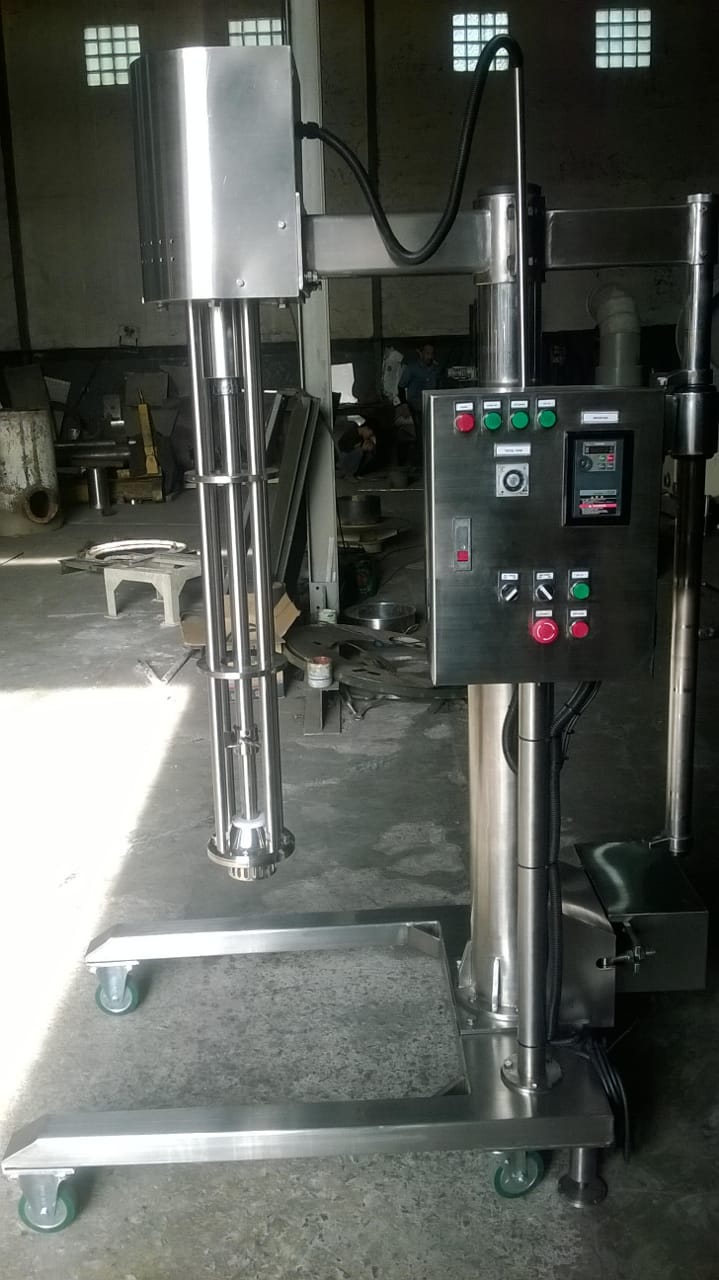

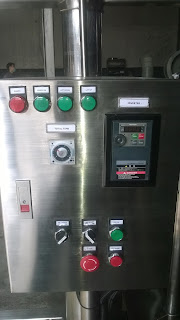

- Kontrol panel : untuk box pada kontrol panel menggunakan plat SS304 # 1,5mm. Didalam box panel terdapat serangkainan alat alat listrik untuk pengoperasian system mesin tersebut.
Berikut alat listrik yang dipakai pada kontrol panel ini :
INVERTER
|
Merk Toshiba 3.7kW /5HP
3PH-380/500V
Model VFS15 – 4037PL-W1
|
MCB
|
- MCB 3 Phase 32A – BH-D6 C32 Merk
Mitsubishi
- MCB 1 Phase 4A – MY104E Merk Hager
|
Kontaktor
|
2BH Model S-T20 Merk Mitsubishi
|
Overload
|
2.8 - 4.4 Amper
Merk Mitsubishi
|
Riley
|
1bh Model MY4
Merk Omron
|
Timer
|
Model AT8N Merk Autonics
|
Terminal
|
20 Amper
|
Indicator Lamp
|
- 1bh
Merah Ø22 Merk Otto
- 3bh Hijau Ø22 Merk Otto
|
Push Button
|
2bh
Ø22 Merk Auspicious
|
Selector Switch
|
2bh
Ø22 Merk Auspicious
|
Emergency Stop
|
Ø22 Merk Auspicious
|
Sensor Switch
|
220 VOL AC merk Omron
|
Itu lah penjelasan singkat mengenai spesifikasi dari mesin shear mixer yang dibuat oleh workshope kami. Jika ada yang ingin ditanyakan atau ada yang mau disampaikan silahkan saja untuk berkomentar pada kolom komentar yang sudah disediakan. Untuk konsultasi atau pemesanan silahkan hubungi kontak kami. Semoga artikel ini bermanfaat salam sehat.
