Dijaman moderen ini sesuatu hal tidak ada yang tidak mungkin semuanya pasti mungkin salah satunya adalah beras buatan. Pada umumnya beras berasal dari biji padi, sekarang ada namanya beras buatan yaiut beras yang diciptakan dari sari umbi umbian demi menjaga kandungan gizi. Dengan bantuan teknologi canggih makan beras pun dibuat sedemikian rupa menyerupai beras. Nah pada postingan kali ini saya akan membahas mengenai mesin pengering untuk mengeringakn beras buatan hasil darai mesin artificial rice. Mungkin agan ada yang pernah mendengar tentang beras buatan tapi memang terbuat dari bahan alami seperti bahan utamanya dari jagung, umbi-umbian, sagu dan sejenis lainnya yang bisa dijadikan adonan beras buatan.
- baca artikel FBD / fluid bad dryer
- baca juga artikel vacuum tray dryer
Oven Dryer ini adalah sebuah mesin yang berfungsi sebagai pengering product berupa rempah dan biji-bijian dengan system pengering udara panas. mesin ini memiliki tahapan atau tingkatan conveyor yang bertahap dan berjalan secara kontinyu dari conveyor atas sampai ke conveyor bawah (output). Oven dryer ini memiliki 5 tingkat atau 5 trap layer conveyor didalamnya. Sumber panas dari oven ini menggunakan gas burner dengan blowing udara sehingga udara panas akan ditembak dan kedalam melalui saluran lubang pipa di dalam oven yang sudah di tempatkan persegment pada tiap titik titik kerataan dibagian dasar layer.
- baca juga artikel mesin oscilating granulator
- baca juga artikel mesin screw grinding keju
Untuk pengeringan produk butuh 30 s/d 1 Jam produk tersebut berada didalam oven dengan melewati 5 conveyor sebelum keluar dari area pengeringan. Tray konveyor dari mesin ini menggunakan bahan stainless steel 304. Mesin ini juga dilengkapi dengan temperatur control untuk mengontrol suhu yang dicapai. Tiap dinding pintu didalamnya dilengkapi safety menggunakan rock wool untuk keamanan menahan panas mesin agar tidak mudah merambat keluar dinding.

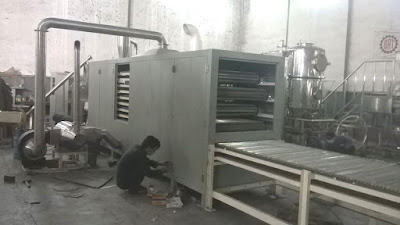

Nah gambar di atas adalah foto dalam kondisi semuanya sudah tercover akan tampak seperti foto di atas, kurang lebih pengerjaan ini sudah sampai selsai 85% dari target. untuk spesifikasi dari mesin ini langsung saja saya tabelkan untuk memudahkan penelusuran dan pembacaan komponen dan material yang dipakai dari mesin ini.
berikut saya sebutkan spesifikasi material yang dipakai :
- Material Rangka : Kanal C80 Mild Steel
- Material Cover Rangka : Mild Steel #1.2mm
- Material Suport : Siku 50 Mild Steel
- Material dudukan rantai : Siku 40 Mild Steel + Napotec plat #2mm
- Material Tray Conveyor : Perforated Plat #1.2 mm lubang Ø2mm SS304
- Material Pintu : Outside Mild Steel #1.2mm Inside SS201 #1.2mm + Rock Wool
- Material Shaft : Ø1.5” Mild Steel
- Material Dudukan Motor : Mild Steel #8-10mm
- Material Output heat air : Pipa SS201 Ø165mm Pipa SS201 Ø1.5”
- Material Lidah Pengarah : SS304 #1.5mm
Foto dibawah merupakan rangka yang sudah di cat dan eposki. pengerjaan rangka tersebut dibuat dua segmen karena panjang total dari rangaka ini 8 meter kita bagi dua menjadi 5 meter dan 3 meter. Nah untuk 5 meternya kita buat rangka untuk ruangan panasnya seperti tampak dibawah. untuk yang 3 meternya dibagian luar outpput rpoduknya sperti tampak pada gambar dibawah.
Nah untuk komponen assesoriesnya akan saya paparkan juga untuk memudahkan para pembaca dalam memahami berikut spesifikasi assesories yang dipakai dalam mesin Oven dryer ini :
- Motor Penggerak : Merk Electrim Tech Top 4 kW/ 1425 rpm, 3 Phase, 380V/50 Hz, dengan Sirial Number 15080223T
- Gear Box : Merk Chenta, Type : ASS, Size : 120, Ratio : 1 : 60, SN : 14121907
- Pilow Block Bearing : Type P207 (Omega)
- Sprocket : RS60 T18, T20, T16, RS 50 T22
- Chain : RS60 dan RS50
- Transmisi Pully : Ø3 “ & Ø 5”
- V-Belt : Merk Bando Type B-38
Disini ada foto yang menggambarkan bagian dalam oven tersebut sebelum dipasang conveyronya mulai dari rangka, pipa saluran udara panas dan rel untuk konveyor (foto kanan). dan alur rantai untuk memutarkan conveyor dengan satu kali putaran (foto kiri) berikut fotonya :
Di rangka bagian samping terdapat blower pemanas atau sering orang bilang Heat Exchanger berfungsi sebagai sumber panas yang nantinya akan di tiupka ke dalam ruang oven seperti tampak pada foto dibawah ini.
untuk spesifikasinya langsung saja akan saya paparkan lewat tabel utuk memudahkan sobat dalam memahaminya, berikut tablenya :
- Gas Burner : Merk Olympia IND Model OLB-2HFS 220V, 50/60Hz, 17000Vo-P-24mA, Made in Korea, Suply Gas LPG
- Motor Blower : Merk Tatung Model : FBFC, 1.5kW/2HP, 4Pole 220/380V, 1380rpm 3 Phase
- Kaca Penduga : Tamper Glass Ø55 - RGT Connection
oke gan untuk pengenalan tentang mesin oven dryer untuk pengeringan mesin beras buatan saya cukupkan sekian. Jika ada pertanyaan atau hal lain yang ingin dismpaikan silahkan untuk berkomentar saja pada kolom komentar yang sudah saya sediakan. Untuk konsultasi atau pemesanan barang silahkan anda bisa hubungi kontak kami. Semoga artikel ini bermanfaat salam sehat.
