Kali ini saya akan membuat artikel yang membahas tentang proses kristalisasi dengan menggunakan beberapa alat untuk penelitina yang diusulkan oleh litbang kemenperin yaitu alat Set Column Permurnian, extraktor dan Filter. Alat ini telah kami kirim ke serpong untuk dipakai melakukan penelitian sebuah produk atau temuan baru yang nantinya jika berhasil akan terus dikembangkan sampain menjadi sebuah produk multiguna sperti salaha satunya adalah produk biang gula.
Cara Kerja Colum Pemurnian

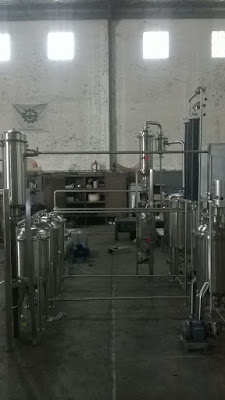

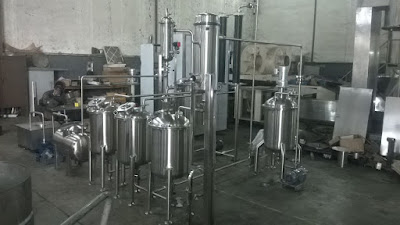

Set Column Permurnian dan Filter adalah serangkaian alat yang diciptakan khusus untuk membuat produk Kristal dengan melalui aliran proses yang bertahap dari mulai mesin proses satu ke mesin proses kedua dan seterusnya secara beraturan dan tidak memiliki waktu yang sama saat proses dari mesin ke mesinnya.
Cara Kerja Colum Pemurnian
Set Column Permurnian dan Filter adalah serangkaian alat yang diciptakan khusus untuk membuat produk Kristal dengan melalui aliran proses yang bertahap dari mulai mesin proses satu ke mesin proses kedua dan seterusnya secara beraturan dan tidak memiliki waktu yang sama saat proses dari mesin ke mesinnya.
Tahapan Proses Mesin Kristalisator
Adapun tahapan atau alur proses yang dilalui yang dilengkapi dengan alat pengaplikasiannya adalah sebagai berikut :
Adapun tahapan atau alur proses yang dilalui yang dilengkapi dengan alat pengaplikasiannya adalah sebagai berikut :

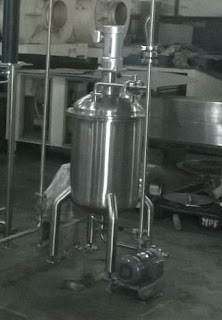

- Liquid dari hasil proses Hydrolisis akan di transfer menggunakan pompa transfer kemudian masuk ke Tanki Mixing.
- Dari Tangki Mixing kemudian ditransfer ke Filter Bag

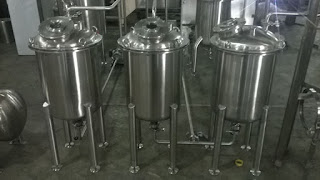

- Dari Filter Bag liquid akan mengalir dengan gravitasi menuju Tanki Storage Tank 1

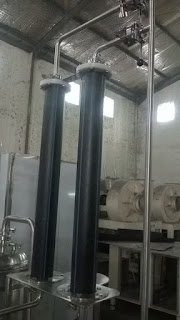

- Dari Storage Tank 1 liquid di transfer dengan menggunakan Pompa Dosing menuju Column Anion
- Dari Colum Anion liquid akan mengalir dengan gravitasi menuju Storage Tank 2

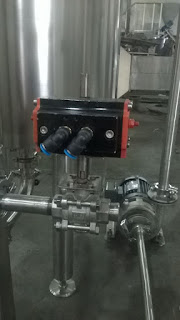

- Dari Storage Tank 2 di transfer ke Column Cation dengan menggunakan Pompa Dosing yang sama (system buka tutup valve)
- Dari Column Cation liquid akan mengalir dengan gravitasi menuju Storage tank 3

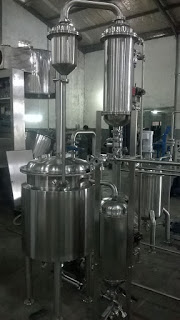

- Dari Storage Tank 3 liquid akan di transfer ke Tanki Evavorator menggunakan pompa transfer. Pada tanki Evavorator terdapat Sirkulasi pemanas dan 1 buah pompa sirkulasi yang berfungsi untuk proses evavorasi yang disirkulasikan terus menerus hingga hasil akhir liquid menjadi kental. Juga terdapat unit kondensor yang berfungsi untuk mengkondensasikan hasil liquid yang dipanaskan dari evavorator
- Sebelum masuk ke kondensor uap akan melewati separator terlebih untuk memastikan bahwa uap yang akan masuk menuju kondesnor adalah uap murni dan uap cairnya akan tertampung pada separator.
- Hasil kondensasi akan ditransfer dengan proses vacuum menuju tanki penampungan
- Setelah proses evavorasi selesai kemudian liquid akan divacuum menuju Tanki Kristalisator untuk pembentukan menjadi keristal.
Semua material yang digunakan pada pengaplikasian system pemurnian dan filter ini sesuai standar GMP dimana material yang kontak langsung dengan produk menggunakan bahan SS316L dan yang tidak kontak langsung dengan produ meggunakan bahan SS304.
Oke gan unruk penjelasan tentang set column pemurnian dan filter untuk proses kristalisasi saya cukupkan ekian dulu. Jika ada yang ingin ditanyakan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar yang sudah disediakan. Untuk konsultasi atau pemesanan silahkan hubungi kontak kami.
