1. SPESIFIKASI
- Name unit : Pass Box
- Room No. :
- Room Name :
- Dimensi
(WDH) :
- Internal : 1200 x 1200 x 1600 mm
- External : 1450 x 1300 x 2380 mm - Material : Plat SUS 304 # 1,2 mm, Hairline polished
- Design type : Dynamic Pass Box
- Perlengkapan
:
- 1 bh Motor Blower merk EBM/Zielth Type Axial, 300 Watt 220V/60Hz (Design Noise Max. 63 Db)
- 1 bh Hepa Filter, Uk. : 610 x 900 x 69 mm, Eff. 99,999% (H14-AAF), air velocity 0.45 m/s
- 1 bh UV lamp & 1 bh FL lamp @ 15 watt 220V/50 Hz + Buzzer for alarm
- 1 lot P.A.O, Connection to Integrity test
- 1 bh Magnehelic Dwyer 0-500 pascal, utk Pressure Analog monitor, termasuk test report kalibrasi
- 1 set Interlock system electro magnetic
- 2 set Pintu kiri – kanan (Handle + engsel + Safety Glass # 5mm + Seal EPDM)
- 1 set Perforated Plate for air circulation - Panel
Control :
- 1 set HMI Control Based on PLC / Touch Screen : 7”
- Sensor Air Velocity
- Program to control Speed motor of velocity air < 0.45 m/s
- Kabel power dan kabel control
- Air velocity of over 0.45 m/s - Dokument
:
- FAT & SAT
- DQ, IQ, OQ, CSV
- Manual book, standar oprasional dan maintenance
- Wirring Diagram
- Test Commisioning report (Integrity Test, Velocity test, Particle Counter, Flow Pettrent)
- Certificate material, Certificate Filter, Certificate Calibration
- Spare part list

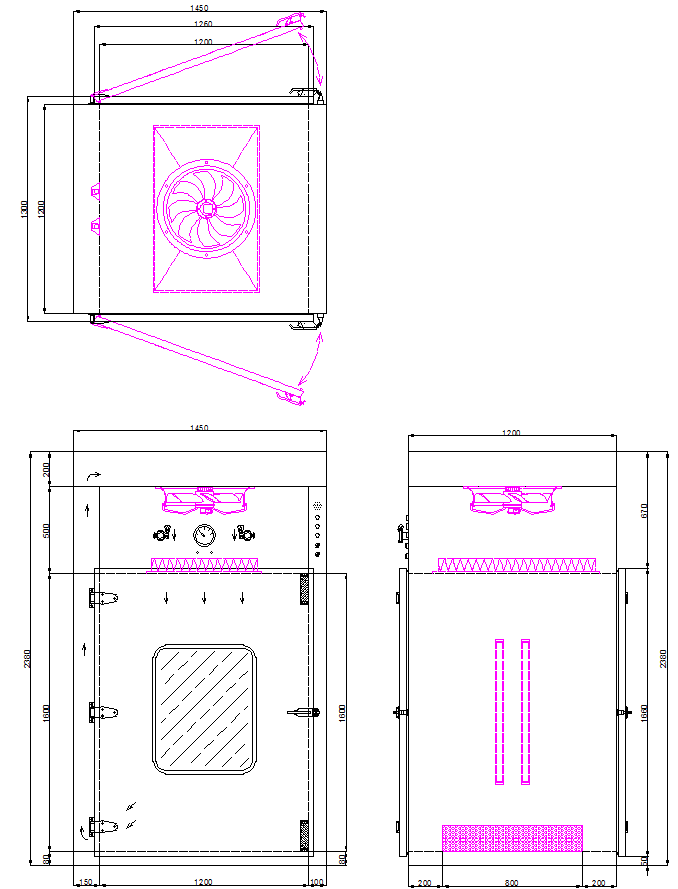

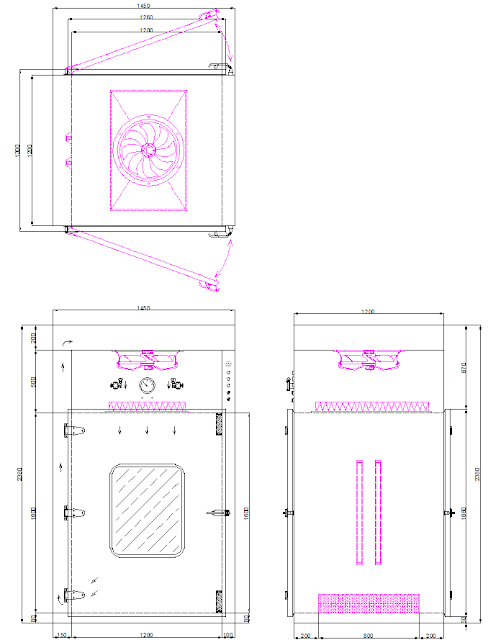

2. GAMBAR TEKNIS
3. DESKRIPSI
Pas
Box adalah sebuah alat yang di rancang khusus untuk penggunaan pengambilan
sample dari satu ruangan ke ruangan lain yang membutuhkan lingkungan steril
untuk menghindari terjadinya pencemaran ruangan yang diakibatkan oleh udara. Pass
Box digunakan untuk transfer material (bahan baku, produk jadi dll) dari kelas
kebersihan yang berbeda, dari kelas kebersihan rendah ke kelas kebersihan yang
lebih tinggi atau sebaliknya di dalam area kelas kebersihan.
Pass box berguna sebagai hambatan antara dua kelas kebersihan yang
berbeda.
Misalkan
pada ruangan A akan memberikan barang atau sample ke ruangan B maka pada dinding
pintu terdapat pash box yang memiliki dua pintu, 1 di ruang A dan 1ruang
B, agar tidak terjadi pencemaran terhadap material (seperti debu) dari
gudang ke area penimbangan atau sebaliknya (seperti debris bahan baku yang
tercecer mencemari gudang).
Pass
Box biasanya didesign dengan dilengkapi interlock dimana ketika satu pintu
terbuka pintu yang lain tidak bisa dibuka. Bila tidak ada interlock beresiko
udara yang mengandung kotoran ikut pindah antar ruangan melalui pass box
sewaktu pintu dibuka. Dengan adanya inidcator lampu maka operator akan sangat
membatu dalam penggunaanya sewaktu mereka akan memindahkan barang
terlihat lampu sebagai indicator jika pintu jangan dibuka ketika sedangan ada
penyimpanan berlangsung pada pasbok, sehingga kedua pintu tidak terbuka.
4. UNIT MESIN
5. HARGA MESIN
