URS COATING PAN KAPASITAS 10 KG

1. SPESIFIKASI

• Unit Body dan Chamber :
  - Volume chamber kapasitas max. 15 kg
  - Material chamber plat SS 316 L # 3 mm
  - Frame menggunakan body  tekukan SS 304 # 1.5 mm
  - Kaki Pipa SS 304 Ø 1,5 inch
  - Roda PU 3” ( 4 bh Swivel + brake)
  - Power pie moger / gear motor 0.5 Kw ratio 1:30 + inverter
• Unit Inlet dan Outlet Hot Air
  - 4 Bh Heater
  - 2 Sensor Suhu type CA
  - 2 Bh Ball Valve manual Ø 1 “ to setting air flow
  - 2 Bh motor blower + fan
• Unit Pump peristaltic + Sprayer
  - 1 Set Pump peristaltic Ex. BRT
  - 1 Lot Selang silicone bening
  - 1 bh Nozzle spray gun
  - 1 Set Stand head dudukan spray
• Unit Mixer Homogen
  - Chamber tanki volume 50 liter
  - Power electro motor 0.5 HP + inverter
  - Ball valve manual 316 L Ø 0.5 “
• 1 set Panel Control
• Semua Material contact product SS 316L dan non contact product menggunakan SS 304
• Finishing  Inside Mirror polish dan Outside Hairline polish
• Dokumet : IQ, OQ, Manual Book dan Sertifikat Material

2. GAMBAR TEKNIS

3. DESKRIPSI

Mesin Coating Pan diciptakan dengan menggunakan teknologi mutahir cara pelapisan dengan menggunakan spray gun. Hasilnya melalui satu tahap proses dimana merupakan gabungan/ kombinasi dari proses pencampuran liquid. Liquid di pompa melalui spray gun dengan suhu dan kondisi tertentu. Secara singkat proses Mesin coating pan kapasitas 10 kg dapat dijelaskan sebagai berikut : Volume udara yang dibutuhkan umumnya diambil dari area kerja, kemudian dilewatkan melalui saringan awal (Pre Filter), medium filter, hepa filter  dan terakhir Exchanger (sumber pemanas). Sebelum masuk chamber product, tablet/ caplet yang akan dilapis/ coating ditimbang/ dicek sesuai  kebutuhan dan baru masuk ke chamber product.

Udara bersih dilewatkan melalui ducting ke bagian atas, dengan demikian akan terjadi aglomerasi dengan adanya zat pengikat yang digunakan untuk pelapisan/ coating.

Bagian-bagian penting yang termasuk tambahan :

1. Control Temperature automatic untuk monitoring temperature

2. Pengaturan volume udara dikontrol dengan damper

3. Control liquid dengan peristaltic pump untuk proses penyemprotan

Untuk proses penyemprotan digunakan dua buah spray gun yang dipasang tepat ditengah-tengah Chamber pengering. Spray gun bisa di atur kearah vertical dan horizontal yang ditransfer melalui sebuah selang silicone dengan tekanan dari pompa peristaltic yang dapat diatur kapasitasnya dengan mengatur kecepatan putaran. Bahan yang dilapis, yang mungkin terdiri dari satu atau lebih material  yang dimasukan kedalam tanki homogen mixer. Kemudaian temperature udara yang masuk diatur antara 50-70^oC agar selama waktu penyemprotan produk proses pengeringan menjadi singkat, terkecuali bila penyemprotan dilakukan dengan menggunakan pelarut organic, maka temperature diatur serendah mungkin.

Coating film terdiri dari beberapa alat diantaranya adalah Mesin ruang coating itu sendiri, Inlet filter, Outlet filter, Pompa Peristaltik dan tangki mxing liquid. Ke empat alat ini merupakan satu keatuan yang tidak bisa dipisahkan dalam proses coating. Yang menjadi parameter dalam proses pelapisan produk yang akan di coating diantaranya adalah

sebagai berikut :

- Jarak spray gun dengan bed tablet

- Atomizing dan pattern air

- Pan pressure (tekanan pan coating)

- Pan speed (kecepatan pan coating)

- Spray rate

- Temperature inlet air

- Temperatur outlet air

- Kecepatan evaporasi solvent

- Volume partikel penyemprotan

- Humiditas

- Total kapasitas pengeringan

- Total Volume udara

- Adhesion of particles to the gun surface

- Aliran peristaltic pump

- Kecepatan dan lamanya penyemprotan

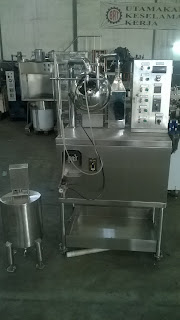

4. UNIT MESIN

5. HARGA MESIN

Untuk harga mesin dan penawaran khusus sesuai spesifikasi bisa anda hubungi saja KONTAK KAMI atau download penawaran. (link akan aktif jika penawaran sudah di upload)
