Bagi anda yang sedang memerlukan atau mencari kebutuhan dan spesifikasi mesin Coating Film dengan kapasitas 60 kg bisa anda pelajari dan disesuaikan dengan spesifikasi yang diharapkan mulai dari kapasitas, material, aksesoris sampai dengan kualitas mesinnya. Jika mesin yang anda butuhkan sudah sesuai dengan keinginan bisa anda pesan pada pembuat mesin.
Berikut salah satu contoh spesifikasi mesin yang sering digunakan sebagai acuan dasar :
1. UNIT MESIN
2. DESKRIPSI MESIN
3. SPESIFIKASI MESIN
4. HARGA MESIN
1. UNIT MESIN
2. DESKRIPSI MESIN
Mesin Coating Film diciptakan dengan menggunakan teknologi mutahir cara pelapisan dengan menggunakan spray gun. Hasilnya melalui satu tahap proses dimana merupakan gabungan/ kombinasi dari proses pencampuran liquid, di pompa melalui spray gun dengan suhu dan kondisi tertentu. Secara singkat proses Mesin Indocota Coating Film kapasitas 60 kg dapat dijelaskan sebagai berikut : Volume udara yang dibutuhkan umumnya diambil dari area kerja, kemudian dilewatkan melalui saringan awal (Pre Filter),medium filter, hepa filter dan terakhir Exchanger (sumber pemanas). Sebelum masuk chamber product, tablet/ caplet yang akan dilapis/ coating ditimbang/ dicek sesuai kebutuhan dan baru masuk ke chamber product.
Udara bersih dilewatkan melalui ducting ke bagian atas, dengan demikian akan terjadi aglomerasi dengan adanya zat pengikat yang digunakan untuk pelapisan/ coating.

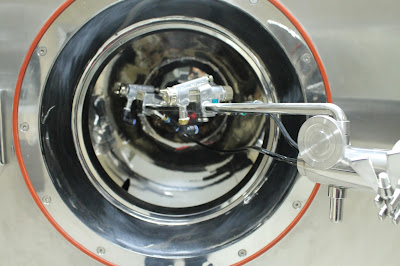

Untuk proses penyemprotan digunakan dua buah spray gun yang dipasang tepat ditengah-tengah Chamber pengering. Spray gun bisa di atur kearah vertical dan horizontal yang ditransfer melalui sebuah selang silicone dengan tekanan dari pompa peristaltic yang dapat diatur kapasitasnya dengan mengatur kecepatan putaran. Bahan yang dilapis, yang mungkin terdiri dari satu atau lebih material yang dimasukan kedalam tanki homogen mixer. Kemudaian temperature udara yang masuk diatur antara 50-70oC agar selama waktu penyemprotan produk proses pengeringan menjadi singkat, terkecuali bila penyemprotan dilakukan dengan menggunakan pelarut organic, maka temperature diatur serendah mungkin.
Udara bersih dilewatkan melalui ducting ke bagian atas, dengan demikian akan terjadi aglomerasi dengan adanya zat pengikat yang digunakan untuk pelapisan/ coating.
Bagian-bagian penting yang termasuk tambahan :
1. Control Temperature automatic untuk monitoring temperature
2. Pengaturan volume udara dikontrol dengan damper
3. Control liquid dengan peristaltic pump untuk proses penyemprotan
Untuk proses penyemprotan digunakan dua buah spray gun yang dipasang tepat ditengah-tengah Chamber pengering. Spray gun bisa di atur kearah vertical dan horizontal yang ditransfer melalui sebuah selang silicone dengan tekanan dari pompa peristaltic yang dapat diatur kapasitasnya dengan mengatur kecepatan putaran. Bahan yang dilapis, yang mungkin terdiri dari satu atau lebih material yang dimasukan kedalam tanki homogen mixer. Kemudaian temperature udara yang masuk diatur antara 50-70oC agar selama waktu penyemprotan produk proses pengeringan menjadi singkat, terkecuali bila penyemprotan dilakukan dengan menggunakan pelarut organic, maka temperature diatur serendah mungkin.
Coating film terdiri dari beberapa alat diantaranya adalah Mesin ruang coating itu sendiri, Inlet filter, Outlet filter, Pompa Peristaltik dan tangki mxing liquid. Ke empat alat ini merupakan satu keatuan yang tidak bisa dipisahkan dalam proses coating. Yang menjadi parameter dalam proses pelapisan produk yang akan di coating diantaranya adalah sebagai berikut :
- Jarak spray gun dengan bed tablet
- Atomizing dan pattern air
- Pan pressure (tekanan pan coating)
- Pan speed (kecepatan pan coating)
- Spray rate
- Temperature inlet air
- Temperatur outlet air
- Kecepatan evaporasi solvent
- Volume partikel penyemprotan
- Humiditas
- Total kapasitas pengeringan
- Total Volume udara
- Adhesion of particles to the gun surface
- Aliran peristaltic pump
- Kecepatan dan lamanya penyemprotan
3. SPESIFIKASI MESIN
- Rumah chamber :
- Konstruksi Body : Stainless steel 304
- Chamber product SS 316L# 3mm lubang Ø 3mm Ex-Japan
- Kapasitas Chamber 60 kg
- Electro Motor 3 Kw Ex-Japan
- Gear Box type 120 Ex-Japan
- Variable speed (Inverter) Ex-Japan
- Blade atau pembalik product 6 posisi system knock down + adjuster
- Pengarah product outlet (lidah pengarah) - Rumah Filter (Inlet Air) :
- Konstruksi Body : Stainless steel 304 # 1,5 mm
- Ectro Motor blower 2 Hp,1400 rpm Teco Ex-Taiwan
- Variable speed (Inverter) Ex-Japan
- Ducting SS 304 # 1,5 mm,ukuran disesuaikan
- Heppa Filter 24 x 24 x 12“ (H13) JAF
- Medium Filter 24 x 24 x 12” (F9) JAF
- Pre Filter 24 x 24 x 2” (G4) JAF
- Exchanger SS 304
- Butterfly valve Ø 6” (manual) - Rangkaian Steam :
- Rangkaian Pemipaan MS Shedule 40 Ø 3/4”
- Solenoid valve Ø 3/4”
- Strainer Ø 3/4”
- Pressure Reducing valve Ø 3/4”
- Pressure gauge Ø 3/4”
- Safety valve Ø 3/4”
- Steam strap Ø 3/4”
- Globe valve Ø 3/4” - Rangkaian Pompa Peristaltic :
- Konstruksi Body : Stainless steel 304 # 1,5 mm
- Electro motor ½ Hp Ex-Taiwan
- Variable speed (Inverter) Ex-Japan
- Spray Gun 2 unit Ex-Iwata Japan (dapat di adjust untuk posisi sprayer)
- Selang silicone Ø ½ “
- Air regulator Ex Japan
- Air Solenoid Ex Japan (Menutup compressor saat mati listrik)
- System Pump Peristaltic terpisah dari system chamber - Unit Tangki Homogen volume + 50 liter :
- Chamber Tanki SS 316L# 2mm
- Electro motor ½ Hp1400 rpm Teco Ex-Taiwan
- Blade mixer type propeller 2 buah
- Variable speed (Inverter) Ex-Japan
- Roda PU Ø 3” - Panel Control System Manual :
- Display digital RPM : Chamber, outlet air, inlet air
- Display Timer untuk proses coating
- Display Themperature : Inlet and outlet
- Display + Themperature control untuk suhu chamber
- Knop speed : Chamber, inlet air dan out air
- Selector Switch on-off (Power)
- Selector Switch Chamber
- Selector Switch revese Chamber
- Selector Switch Blower
- Selector Switch Exhaust
- Selector Switch Steam Timer
- Switch E-Stop
- Switch Alarm - Unit Exhaust (Out Air) :
- Konstruksi Body : Stainless steel 304 # 1,5 mm
- Electromotor 2 Hp, 1400 rpm type centrifugal cap. 3500 cfm Teco Ex-Taiwan
- Variable speed (Inverter) Ex-Japan
- Filter Bag
- Pre Filter : 24 x 24 x 2” (G4) JAF
- Medium Filter : 24 x 24 x 12” (F7) JAF
- Hepa Filter : 24 x 24 x 12“ (H14) JAF
- Ducting SS 304 # 1,5 mm,ukuran disesuaikan
- Nozzle + Pipa aerosol untuk akses Integrity test
- Roda PU Ø 4” ( 2 bh swivel brake , 2 bh rigid castor)
- Shacking manual
- Butterfly valve Ø 6” (manual) - Skop Pekerjaan (Instalasi) :
- Instalasi utility diluar gedung dengan modifikasi kaca : Potong kaca jendela ± 50cm, sebagai space untuk jalur pipa ducting exhaust dan inlet.
- Mengganti kaca dengan plate SS tebal 2mm, frame disesuaikan.
- Memindah 1 unit outdoor AC dan Pipa Instalasi, untuk space utility
- Memindah Box maghehelic Exhaust pan
- Memindah canopy magnehelic Exhaust pan
- Membuat canopy untuk melindungi exhaust dan inlet modul filter dari hujan dan matahari
Untuk mendapatkan harga mesin dan penawaran khusus sesuai spesifikasi bisa anda hubungi KONTAK KAMI atau download penawaran dilink bawah sebagai acuan dasar.
