Mesin Blend Mixer Typer Square Cone berfungsi sebagai mesin untuk mengaduk 2-3 macam campuran bahan makanan, minuman, jamu, rempah-rempah dan obat-obatan yang berbentuk serbuk/ tepung (Powder) atau granul (produk kering). Cara kerja Mesin Square Cone Mixer ini adalah bahan yang sudah dimasukan kedalam chamber akan diaduk dengan cara memutarkan chamber dengan kecepatan tertentu (sesuai dengan karakter bahan). sehingga pencampuran bahan-bahan yang teraduk akan homogen.
Seperti yang sudah dijelaslan pada artikel Kumpulan Mesin Farmasi tentang Mesin Square Cone Mixer yang memiliki komponen cukup banyak namun sangat mudah untuk pabrikasi karena standar part pendukung untuk mesin ini sudah banyak dijual dipasaran. Namun jika anda tidak ingin ribbet lebih baik kunjungi workshop tempat pembuatnya.
#CEK HARGA
Seperti yang sudah dijelaslan pada artikel Kumpulan Mesin Farmasi tentang Mesin Square Cone Mixer yang memiliki komponen cukup banyak namun sangat mudah untuk pabrikasi karena standar part pendukung untuk mesin ini sudah banyak dijual dipasaran. Namun jika anda tidak ingin ribbet lebih baik kunjungi workshop tempat pembuatnya.
#CEK HARGA
Mesin Square Cone Mixer ini juga didesign sesuai kebutuhan GMP dimana untuk material yang contact dengan product menggunakan bahan SS316L dan untuk non conact product menggunakan SS304
- baca juga artikel double cone mixer
- baca juga artikel drum mixer
Berikut pengenalan komponen dalam pembuatan mesin Blend Mixer Type Square Cone ini :
1. Motor Penggerak
Spesifikasi yang digunakan menggunakan Merk Electromotor 1.5kW/2HP 220/380V 50Hz dengan 1400 rpm. letak motor ini paling bawah
2. Gearbox
Berfungsi sebagai transmisi dan meredus putaran motor untuk menyesuaikan kebutuhan putaran. Cara kerjanya adalah putaran motor ditransmisikan dengan menggunakan sabuk/belt ke gearbox kemudian kecepatan putaran diperlambat oleh gearbox tersebut, putaran dari gearbox diteruskan melalui transmisi sprocket chain untuk memutarkan shft pemegang chamber. Spesifikasi gearbox yang dipake disini merk Chenta Gear Reducing ex Taiwan Size 100 Ratio 1 : 30
3. Transmisi Pully
Hampir semu orang tau tentang fungsi dari pully yaitu untuk mentransmisikan daya putaran dari penggerak utama ke yang akan digerakan. Dinsin puli yang dipake berukuran diamter 7" dan 4" (inchi)
4. Sprocket
Ukuran srocket yang dipake menggnakan RS50T30 yang terpasang di AS dan RS50T14 yang terpasang di gearbox.
5. Bearing
Pemakain bearing dengan type Omega kodenya UCP205, UCP208, UCP209. untuk mengetahui susunan bearing lihat saja gambar di atas.
6. As/Shaft : Komponen ini merupakan bagian yang memiliki daya yang harus kuat dalam menopang, memutarkan dan meneruskan putaran pada Square Cone-nya. untuk melihat bentuk nya dapat dilihat pada gambar diatas.

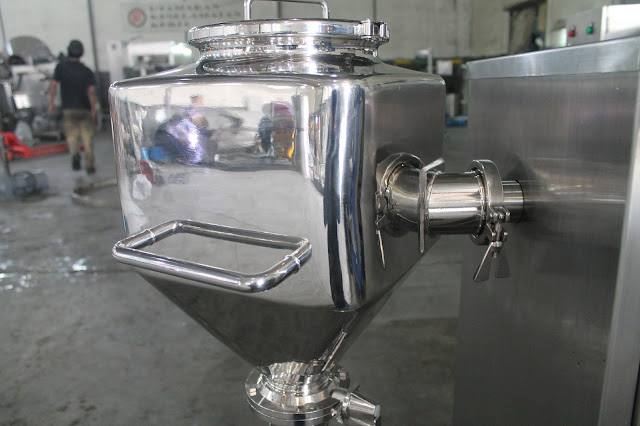

7. Chamber Square Cone
Ini adalah tempat dimana product akan di bland mixing, bahan yang digunakan adalah SS316L, untuk itu perlunya mesin ini menyesuaikan pada kapasitas yang akan dipake. Sehingga munyesuiakan juga pada komponen lainnya seperti ukuran Gearbox, Kapasitas Motor, kode Bearing dan yang lainnya.Semakin besar kapasitas tampung pada chamber maka semakin besar juga daya yang harus dimiliki mesini ini utnuk mengoperasikannya.
8. Butterfly Valve
Berfungsi sebagai output product dimana sestelah proses mixing selsai semua product akan dikeluarkan melalui Butterfly valve ini. Spesifikasi yang dipake menggunakan Butterfly Valve diamter 3" dengan bahan SS316L. Berikut Penampaknnya.
9. Roda PU
Mesin ini memiliki roda untuk memudahkan moving/ bisa dipindah pindah sehingga tidak perlu diangkat jika akan dipindahkan. roda yang dipake berukuran 3".
10. Control Panel
Tentunya setiap mesin pasti memiliki kontrol panel yang berkaitan dengan kelistrikannya. Seperti yang sudah dijelaskan pada pengenalan mesin yang lain bahwa kontrol panel ini terdiri rangkaian control yang berfungsi untuk menjalankan mesin. Berikut Panel control untuk mesin ini:
- 1bh Inverter : berfungsi untuk mengatur putaran motor sehingga kecepatan putaran motor dapat disting sesuai kebutuhan. Spesifikasi nya, menggnakan Inverter Merk Siemen 1,5kW/2HP 380-500V 50/60Hz
- 3bh Selector Switch Untuk mengaktikan rangkaian listrik
- 2bh Lampu indicator (Red & Green) Merk Otto
- 1bh Timer H3CRA8 Merk Omron

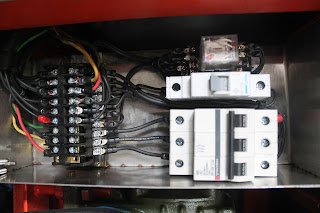

Jika Cover panelnya di copot maka akan terlihat rangkaian listriknya seperti ini :
Keterangan : - 1bh MCB 40 Amper 3Phase Merk Mitsubishi (yang warna putih 3 jalur gan)
- 1bh MCB 2 Amper 1Phase Merk Hager (yang warna putih satu jalur gan)
- Riley MY4N 220VAC Merk Omron (disamping MCB1 Phase
- Terminal 20 Amper
- Kabel Diamter 5
Meski tidak panjang lebar yang terpenting kita bisa paham dalam mengenal komponen komponen yang berada di dalam mesin tersebut. Jika anda tertarik dengan mesin ini untuk memproduksi dalam skala lab sangat cocok karena ukurannya yang kecil.
