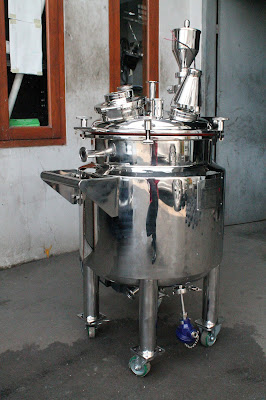

Magnetik mixing tank atau Tanki Magnetic Mixer adalah sebuah alat berupa tanki yang digunakan untuk proses mixing atau pencampuran product liquid dengan kapasitas tertentu. System proses mixingnya menggunakan magnetic mixing, dimana kedua area luar dan dalam pada bagian shaft mixer tidak menjadi satu kesatuan antara balde mixer dengan shaft motornya. Tanki mixing nya menggunakan material SS316 untuk yang langsung kontak dengan produk, dan SS304 yang tidak kontak dengan produk.
#CEK HARGA
#CEK HARGA
Magnetik mixing tank atau Tanki Magnetic Mixer adalah sebuah alat berupa tanki yang digunakan untuk proses mixing atau pencampuran product liquid dengan kapasitas tertentu. System proses mixingnya menggunakan magnetic mixing, dimana kedua area luar dan dalam pada bagian shaft mixer tidak menjadi satu kesatuan anatar balde mixer dengan shaft motornya. Tanki mixing nya menggunakan material SS316 untuk yang langsung kontak dengan produk, dan SS304 yang tidak kontak dengan produk.
Jika anda belum paham tentang double jacket silahkan baca artikel yang menjelaskan tentang bagaimana cara pembuatan tanki double jacket disini.
Berikut spesifikasi yang dipakai untuk pembuatan tanki magnetic bottom mixer :
1. Motor Magnetic Mixer
adalah penggerak utama yang memutarkan blade mixer dengan sistem magnet. seperti yang sudah dijelaskan diatas bahwa motor magntic ini terpisah antara blade dengan saft motor sehingga tidak akan terjadi kebocoran pada tanki karena tidak memiliki lubang dan tidak menggunaan seal seperti tanki mixing biasa. Motor Magnetic ini sekarang sudah umum dan banyak dijual dipasaran. Berikut Contoh motor magnetic botom mixer merk alfalaval
(Sumber : Alfalaval)
cara kerja nya adalah motor berputar kemudian diteruskan dengan menggunakan shaft dimana pada ujung shaft terdapat magnet pada sekeliling diamter shaft dengan diameter sesuai kebutuhan. kemudian pada blade mixer yang terpisah juga terdapat magnet pada bagian diameter dalam blade mixer. berikut gambar skema penjelasan dan cara kerjanya
2. Sheel plate double jacket
material yang digunakan untuk tanki ini adalah Plat SS316L untuk bagian dalam dan SS304 untuk bagian jacketing dan cover jacket.
4. Kaki : Mengunakan pipa bahan SS304 dengan diameter 3 inch (75mm)
5. Roda
menggunaan roda bahan PU dengan diameter 3 inch. Barang standar part ini banyak dijual dipasaran, merk dan ukuran tergantung kebutuhan. jadi jika ada kebuthan roda anda tinggal liat katalognya saja berapa ukuran yang dipakai dengan menyesuaikan kebutuhan.
6. Kontrol Panel
berfungsi sebagai control dari semua sisytem yang ada pada tangki ini mula dari menggerakan motot, mengatur kecepatan putaran blade mixer, mengontrol suhu. dll.
Pada panel control ini terdapat inverter yang berfungsi untuk mengatur kecepatan putaran motor untuk menyesuaikan terhadap kebutuhan. inverter yang dipake adalah merk toshiba 0.75kW/1HP 380-500V 50/60Hz
Keterangan dari gambar:
 |
| (sumber : Alfalaval) |
material yang digunakan untuk tanki ini adalah Plat SS316L untuk bagian dalam dan SS304 untuk bagian jacketing dan cover jacket.
3. Top plat
pada bagian atas atau sering disebut tutup memiliki berbagai inlet/ connection yang dianatranya ada connection untuk inlet product, inlet vacuum, inlet liquid, kaca penduga , pressure gauge, lampu sorot, Spray Ball dll. berikut foto bagian tutup terlihat dari atas.
4. Kaki : Mengunakan pipa bahan SS304 dengan diameter 3 inch (75mm)
5. Roda
menggunaan roda bahan PU dengan diameter 3 inch. Barang standar part ini banyak dijual dipasaran, merk dan ukuran tergantung kebutuhan. jadi jika ada kebuthan roda anda tinggal liat katalognya saja berapa ukuran yang dipakai dengan menyesuaikan kebutuhan.

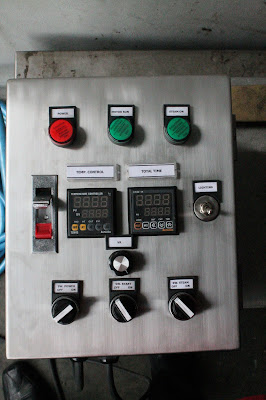

6. Kontrol Panel
berfungsi sebagai control dari semua sisytem yang ada pada tangki ini mula dari menggerakan motot, mengatur kecepatan putaran blade mixer, mengontrol suhu. dll.
Pada panel control ini terdapat inverter yang berfungsi untuk mengatur kecepatan putaran motor untuk menyesuaikan terhadap kebutuhan. inverter yang dipake adalah merk toshiba 0.75kW/1HP 380-500V 50/60Hz
Keterangan dari gambar:
- Lampu Power (warna merah)
- Lampu Mixing On (warna hijau)
- Lampu Time On (warna hijau)
- Temperatur Control
- Timer
- Lampu Sorot On
- Selector Switch Power On-Off
- Selector Switch Tim On-Off
- Selector Switch Steam On-Off
- Variable Speed

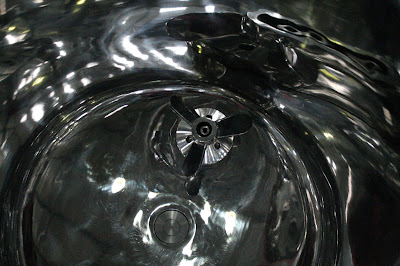

7. Blade Mixer yang sudah terpasang pada bagian bottom tanki yang bisa lepas dan pasang secara mudah karena menggunakan magnetic tidak menggnakan system baut atau pasak.
8. Bottom Valve
berfungsi sebagai output priduct liquid, cara kerjanya hampir sama dengan valve biasa pada umumnya namu tidak ada gep atau ruang kosong pada mulut valve yang dapat mengakibatkan tidak tercampurnya produk sisa.
9. Thermocouple
Berfungsi untuk mendeteksi suhu yang ada didalam tangki saat proses. Thermocouple yang digunakan merk WIKA dengan panjang kurang lebih 50mm dan connection nya ferrule 1.5"
(terletak dibagian bawah yang berwarna biru.)
Pembahasan mengenai Magnetic mixing tank dicukupkan sekian. Jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan untuk berkomentar pada kolom komentar atau alamat email yang sudah disediakan. Untuk mengetahui lebih kanjut silahkan hubungi kontak kami.
