Mesin Granullator sangat banyak digunakan di industri farmasi dan laboratorium penelitian industri farmasi, makan, minuman dan kimia. Mesin Oscillating granulator didesign sesuai standar GMP dimana material yang kontak langsung dengan produk menggunakan bahan SS316L dan untuk material yang tidak kontak produk menggunakan bahan SS304.
Mesin Oscillating Granullator sangat dibutuhkan untuk menghaluskan granul ke tingkatan yang diinginkan seperti granul basah dan atau granul kering . Berikut foto oscillating granulator yang sudah kami buat dengan kapasitas 50 kg.
#CEK HARGA
Mesin Oscillating Granullator sangat dibutuhkan untuk menghaluskan granul ke tingkatan yang diinginkan seperti granul basah dan atau granul kering . Berikut foto oscillating granulator yang sudah kami buat dengan kapasitas 50 kg.
#CEK HARGA
Adapun cara kerjanya adalah produk dimasukan dari atas melalui hopper dan bahan jatuh pada lades rotor atau blade kemudian product akan hancur dengan cara digerus oleh lades putaran rotor bentuk silinder yang bersentuhan terhadap mesh dengan ukuran mesh atau perforated plate dapat disesuaikan dengan kebutuhan. Tepi pisau dipasang pada rotor, pengecilan particel berlangsung dan melalui saringan material kemudian didorong dan dikeluarkan melalui outlet product.
Dalam pembuatan mesin ini tidak semudah yang dibayangkan yang hanya bisa dilihat pada foto finish saja, namun butuh ketelitian yang tinggi supaya hasil dan fungsi dapat berjalan dengan baik. Mari kita cari tahu dalam proes pembuatannya serta mengenal komponen yang ada pada mesin ini.
Komponen utama mesin Granullator :

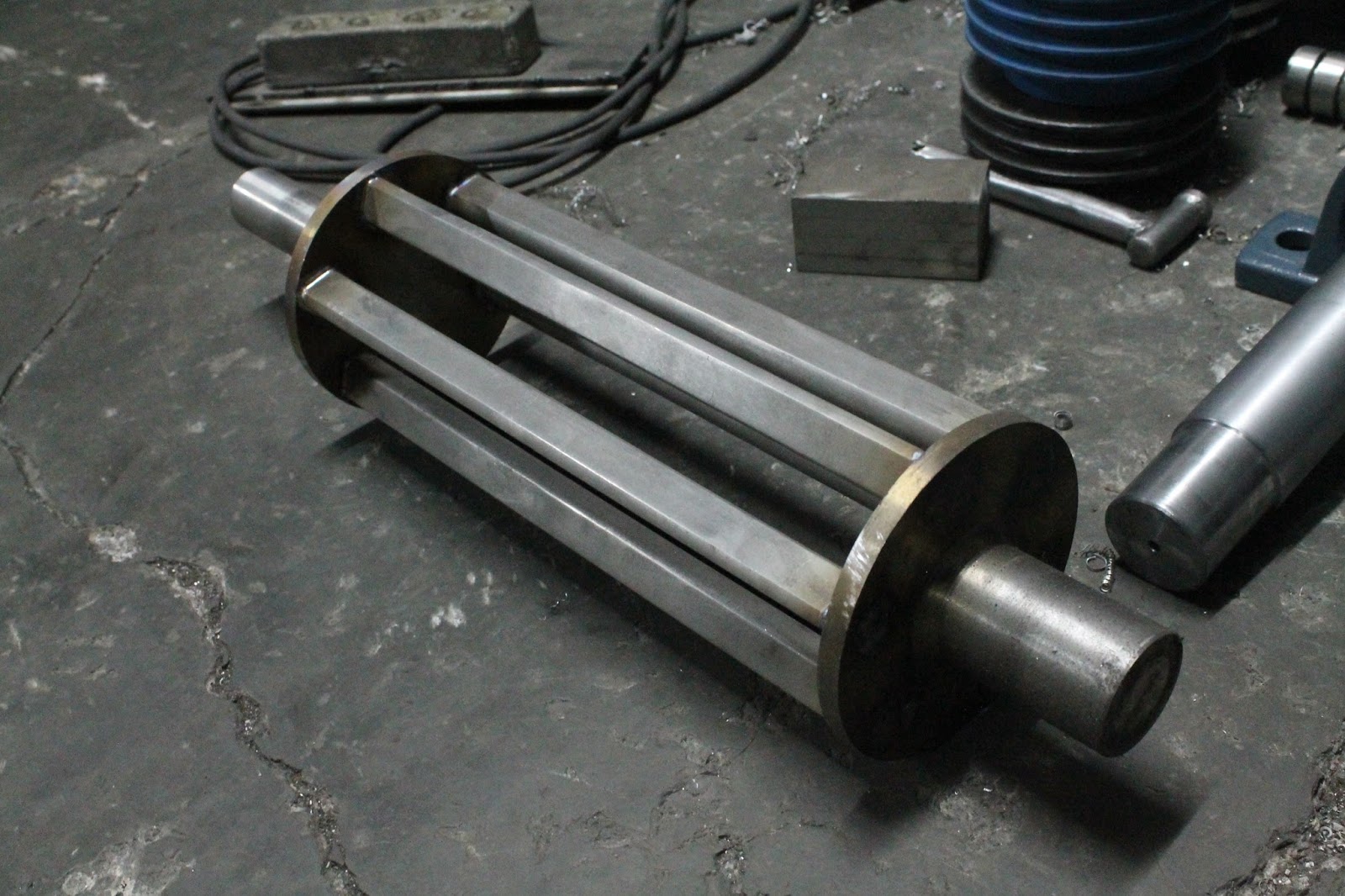

1. Blade Rotor
adalah komponen yang berfungsi untuk menggerus granulator yang beralaskan dengan mesh sehingga granul akan tergesek gerakan berputarnya balde rotor. Bahan yang digunakan untuk pembuatan blade ini adalah SS316L.

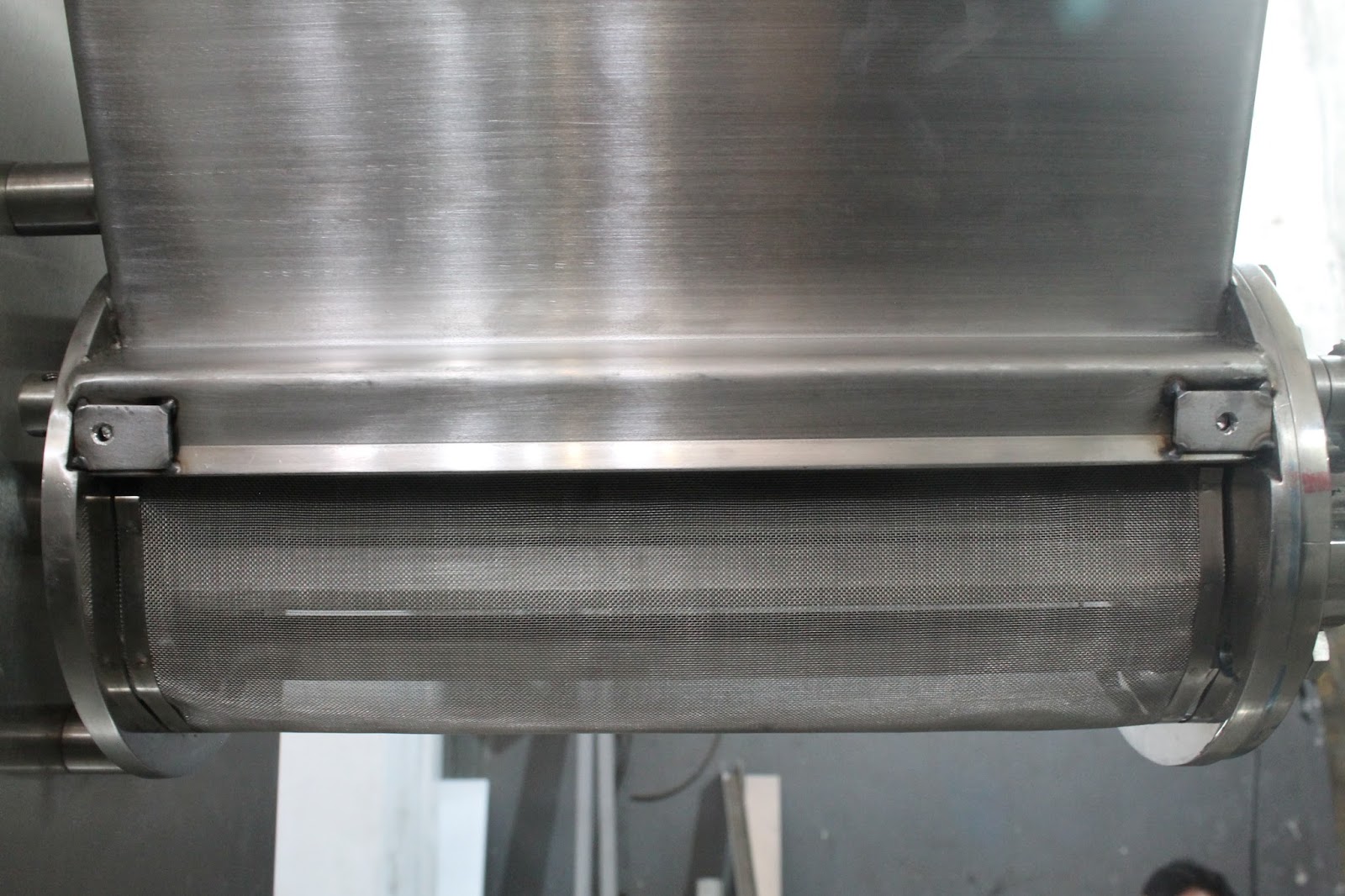

Berfungsi sebagai penentu output ukuran granulator akhir, Biasanya mesh ini ukuran nya pariatif mula dari mes 4 sampai mesh 100 tergntung kebutuhan dari tingkat kehalusan yang di inginkan. bahan ini menggunakan SS316L ex gemany.

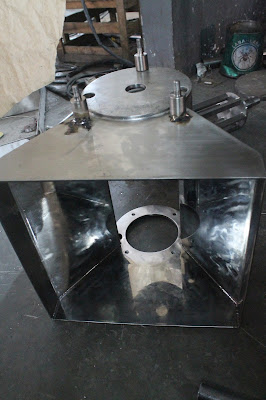

3. Hopper Inlet
Berfungsi sebagai penampung bahan yang akan dimasukan sekaligus langsung akan di gerus dialamnya saat blade rotor berputar. jangan coba coba untuk memasukan tangan saat blase berputar karena sangat berbahaya.

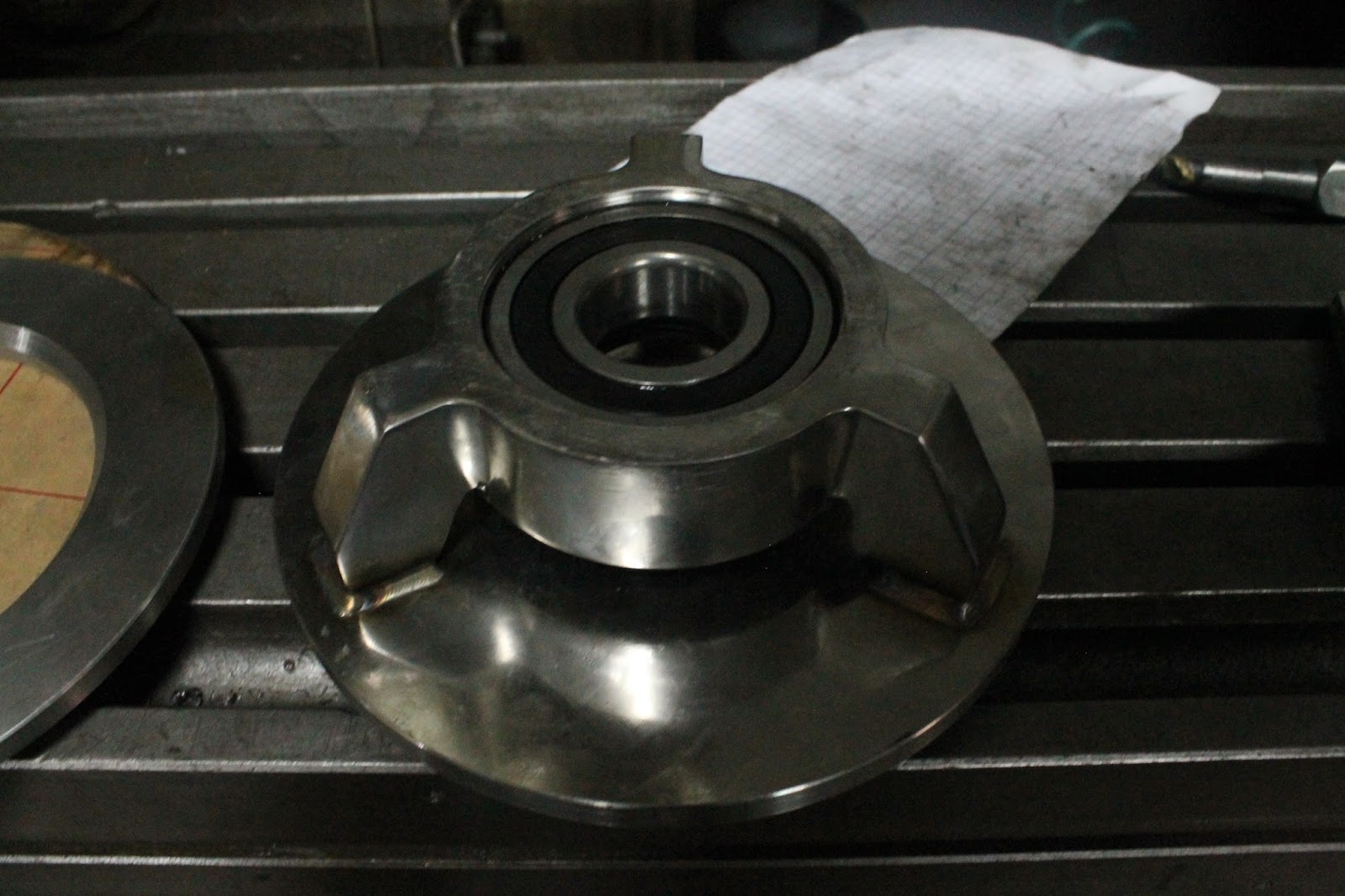

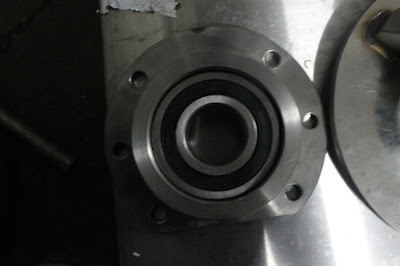

4. Housing Bearing Depan
Berfungsi sebagain bantalan penahan shaft utama pada bagian depan agar putaran tetap sejajar sehingga tidak menimbukan goyangan akibat beban

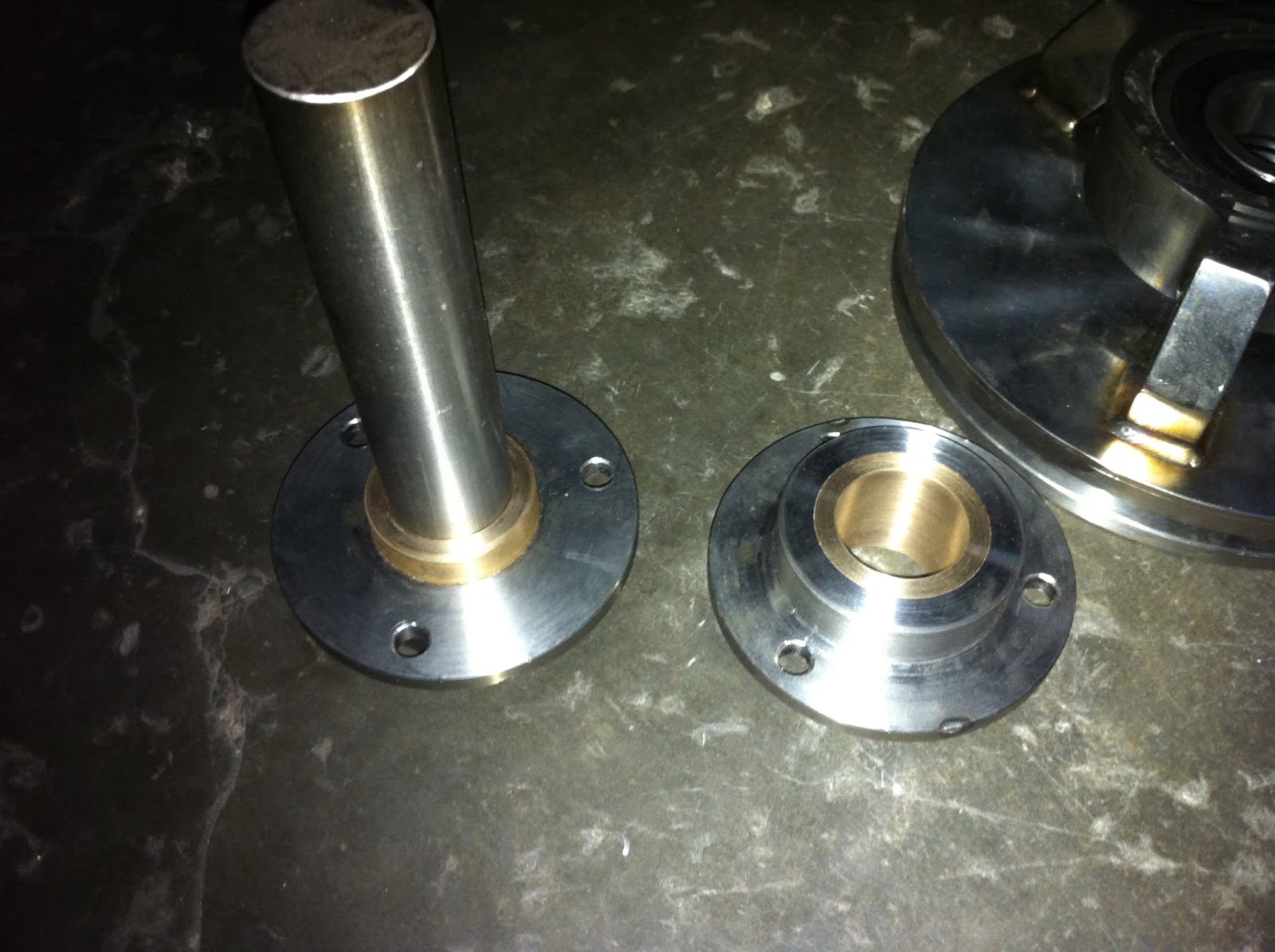

Berfungsi Sebagai bantalan penahan shaft pada bagian tengah. menggunakan bahan mild steel karena posisinya ada didalam body, sehingga tidak akan menggangu atau mencemari terhadap produk.
Berfungsi sebaga shaft penggerak utama yang menggerakan Rotor/blade pada granullator. materialnya menggunakan S45C dengan ukuran kurang lebih diameter bakalannya hampir 2" untuk dijadikan diameter 45 mm

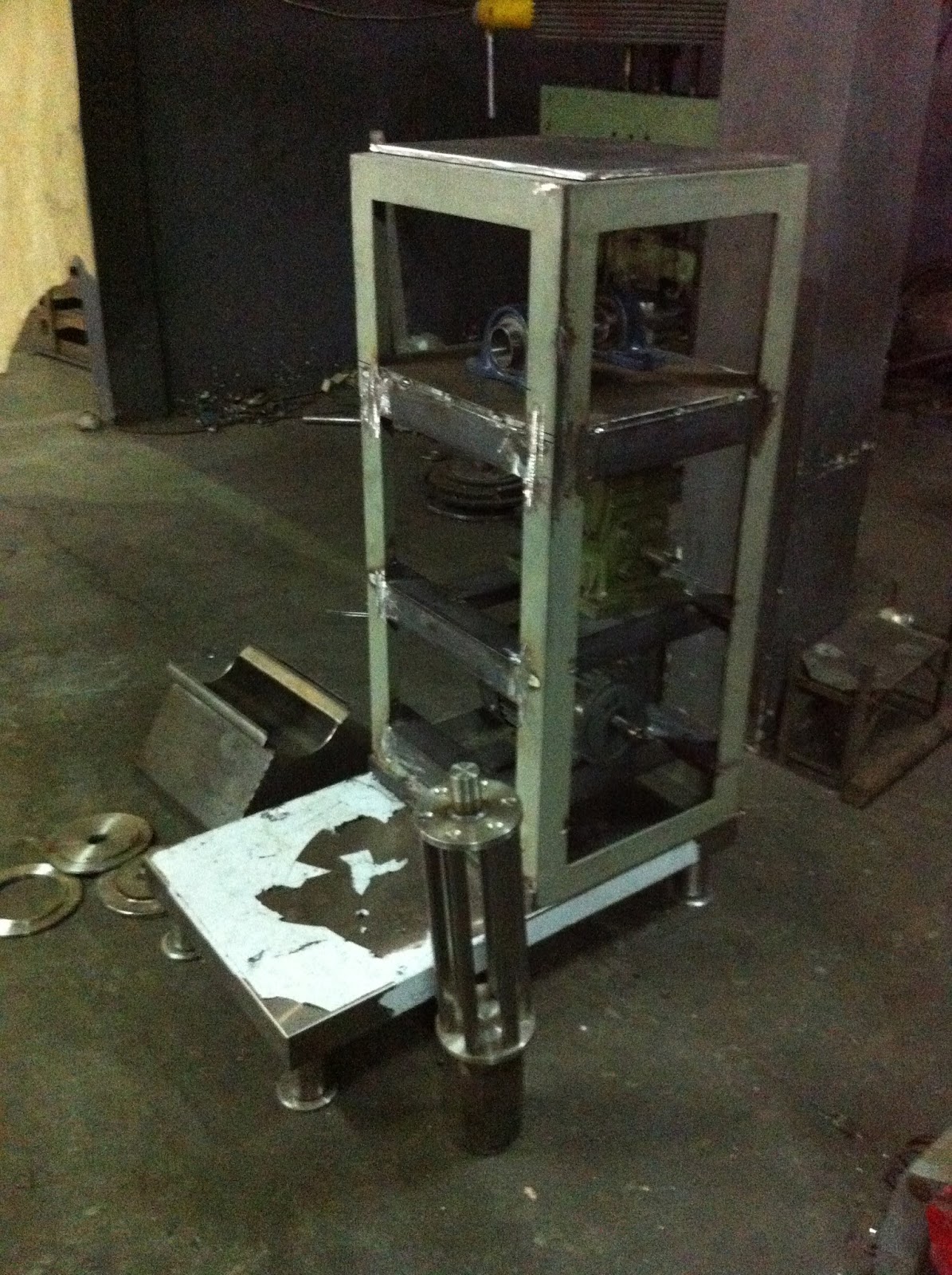

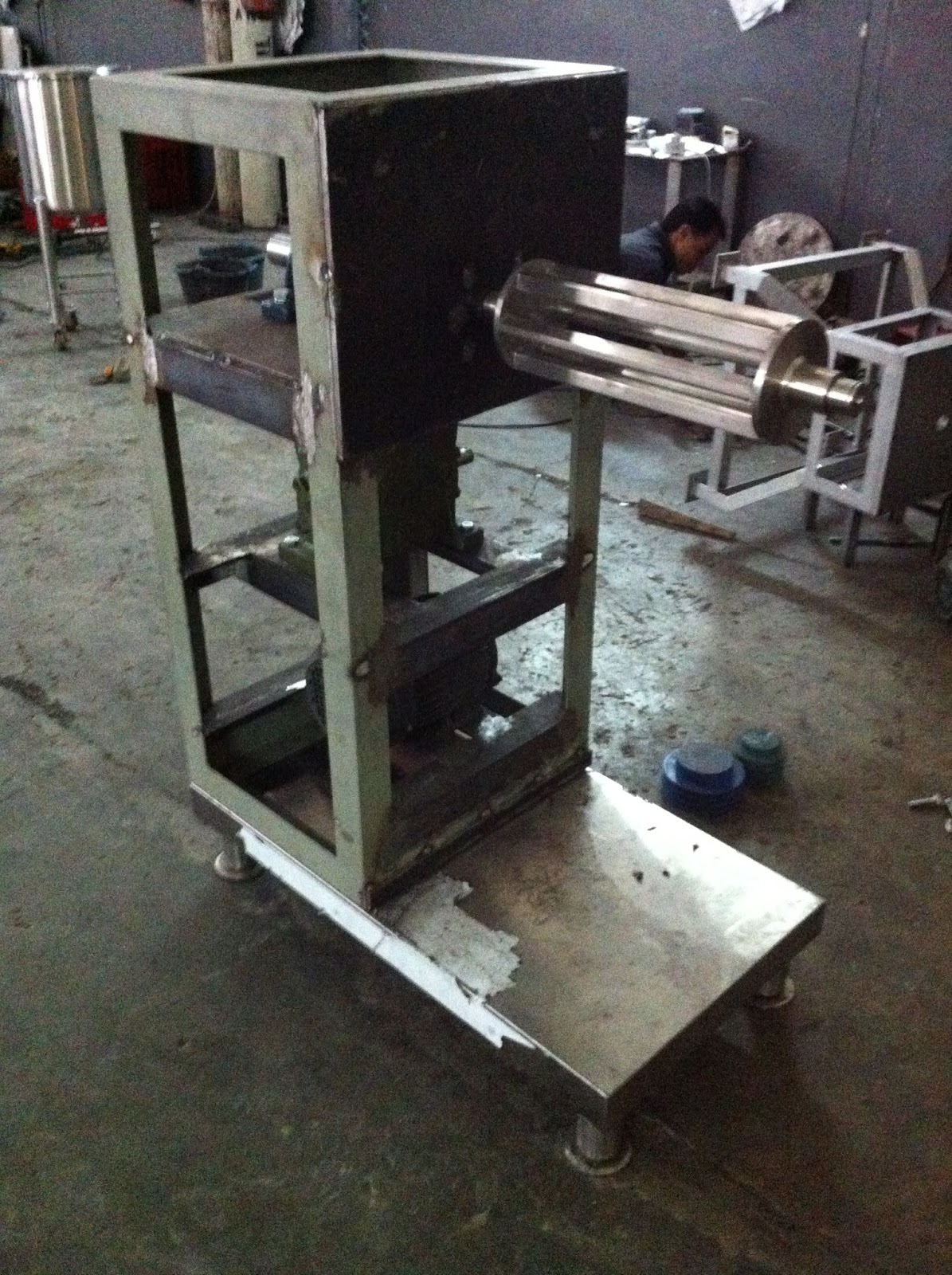

Berikut sadalah bagian terpentingnya yaitu rangka body yang terdapat beberapa part standar seperti motor, gearbox, arm dan lain lain. Rangka menggunakan baha siku Mild Steel ukuran 60, setelah dibentuk sedemikian rupa dan diwelding kemudian nanti akan di cover dengan plat SS304 dengan ketebalan 1,5 mm finishing Hairline.

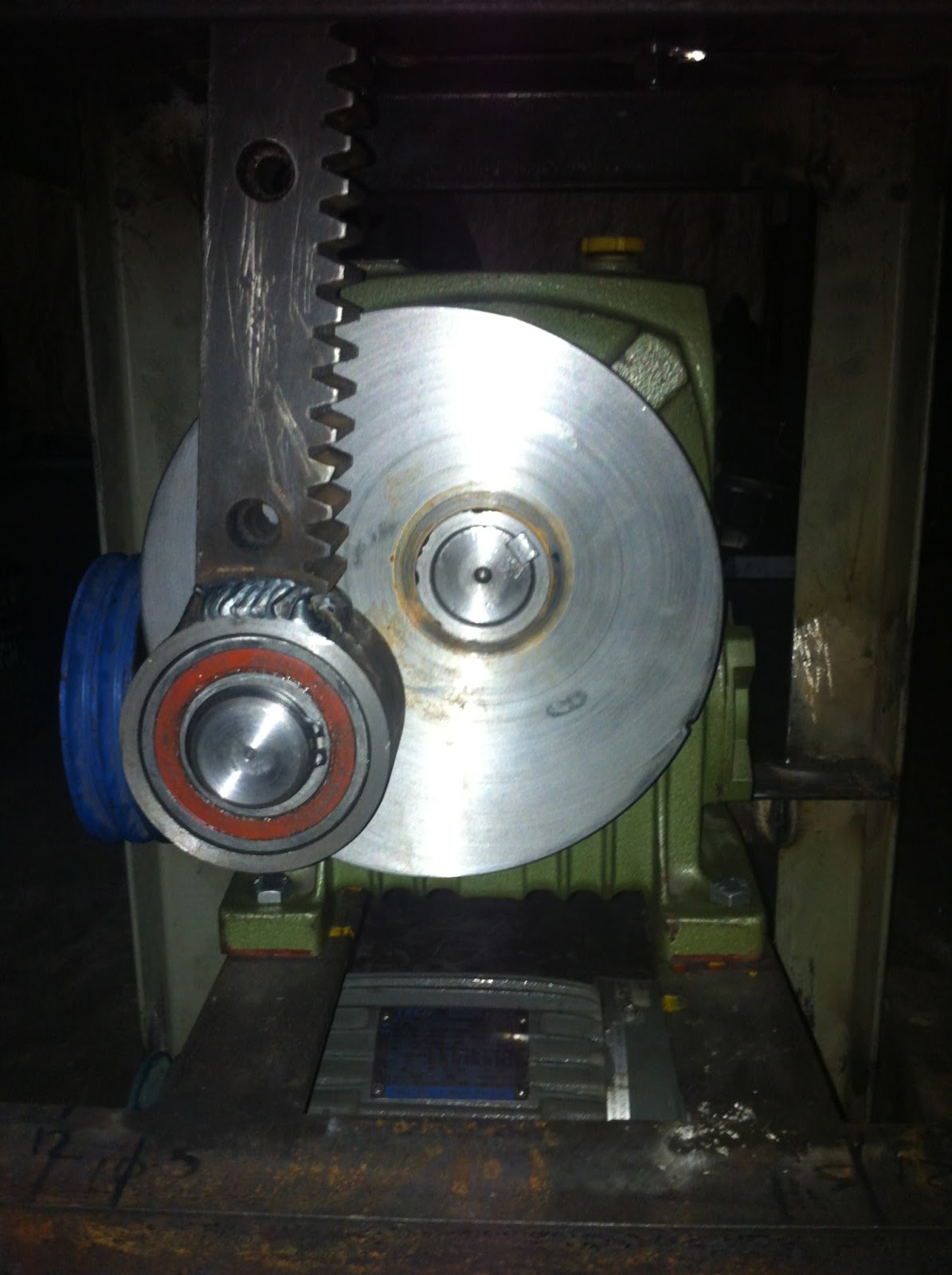

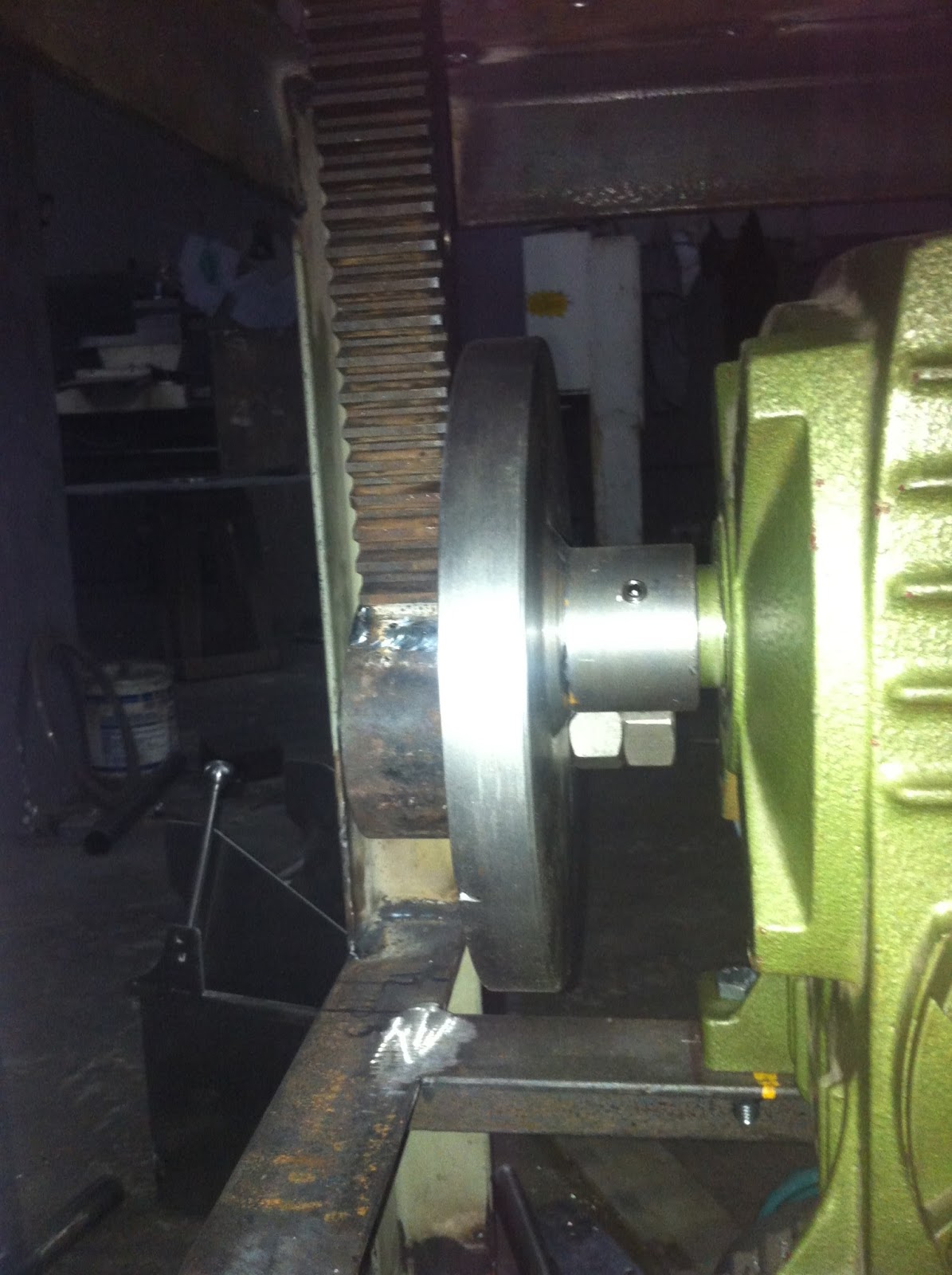

8. Cam Eexentrik & Rack Gear
Berfungsi sebagai engkol dimana pergerakan gear reducer akan memutarkan arm ecentrik tersebut untuk menggerakan blade rotor secara maju mundur atau 180 derajat. Lihat foto berikut
untuk mesin ini bermerk Chenta Gear Reducer Ratio 1 : 60 dengan Size 100 harganya lumayan karena memang kualitasnya juga sangat bagus tahan lama, dan tidak mudah rusak tergantung kapasitas atau beban yang di pakai harus seimbang. Motor penggerak menggunakan Merk Elektrim 2HP/1.75kW 220/380V 50Hz
Dicukupkan sekian pembahasan tentang mesin oscillating granulator. Untuk cek harga bisa anda lihat di bawah, Untuk konsultasi atau pemesanan silahkan hunbungi kotak kami.
