Rangkaian Steam adalah serangkaian alat yang digunakan untuk koneksi dari mesin uap/boiler menuju suatu mesin atau menuju alat yang akan dipanaskan yang memerlukan proses pemanasan terhadap alat tersebut. Rangakain steam meiliki dua jalur yaitu : (1) rangkaian untuk jalur steam inlet, (2) rangkaian untuk jalur steam outlet. material pipa yang digunakan untuk membuat jalur steam ini biasanya menggunakan bahan pipa schedul yang memiliki ketebalan 3-5 mm tergnatung kebutuhan dan schedule yang digunakan. Seperti SCH 30, SCH 40 dan seterusnya.
#CEK HAGRA
#CEK HAGRA

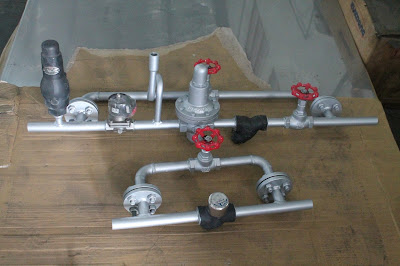

Keterangan :
1. Globe Valve
2. Strainer
3. PRV (Pressure Reducing Valve)
bentuk pipa leher angsa untuk dudukan pressure gauge
4. Steam Solenoid Valve
5. Safety Valve
6. Steam Trap (untuk rangakain outlet)
Cara kerja rangkaian steam ini adalah uap steam yang mengalir melewati pipa-pipa yang kemudian akan masuk ke sebuah alat atau mesin dengan terlebih dahulu melewati rangkaian steam inlet, kemudian rangkaian steam inlet ini yang akan mengatur voulme, tekanan dan tutup buka steam menuju alat atau mesin yang akan dipanaskan.
- baca juga artikel aksesories steam
- baca juga artikel tanki heating kapasitas 500 liter
Untuk ukuran atau size dari bahan rangkaian steam tidak menjadi patokan pada saut ukuran. Setiap ukuran harus disesuaikan dengan kapasitas setiap alat atau mesin yang akan dioperasikan karena kapasitas dan ukuran alat yang akan di aliri uap setam berbeda-beda kebutuhannya. Seperti dimuali dari size 1/2 inch, 3/4 inch, 1 inch dan 1,5 inch (untuk sekala produksi farmasi dan makanan)
Rangkaian Steam Inlet
- Pipa Schedule size 1/2 inch - Globe Valve size 1/2 inch merk KITZ
- Strainer size 1/2 inch merk Yoshitake
- PRV size 1/2 inch merk Yoshitake
- Pressure Gauge size 6 inch
- Solenoid Valve size 1/2 inch merk Yoshitake
- Safety valve size 1/2 inch merk Yoshitake
Rangkaian Steam Outlet
- Globe valve size 1/2 inch merk KITZ
- Steam trap size 1/2 inch merk Yoshitake
- Globe valve size 1/2 inch merk KITZ
- Steam trap size 1/2 inch merk Yoshitake
- Pipa Schedule size 1/2 inch
Pembahasan seputar rangkaian steam admin cukupkan sekian, jika ada pertanyaan atau hal lain yang ingin disamapaikan silahkan tulis saja dikotak komentar yang sudah disediakan. Untuk konsultasi atau pemesanan silahkan hubungi kontak kami.
